蔡司Calypso应用之CAD窗口功能介绍

没头脑不高兴

蔡司三坐标CAD模块的作用就是可以把文件导入三坐标软件中，这样的目的一般是编程，数模对比。对某一部分的模型数据进行实际的测量。提高测量的效率。

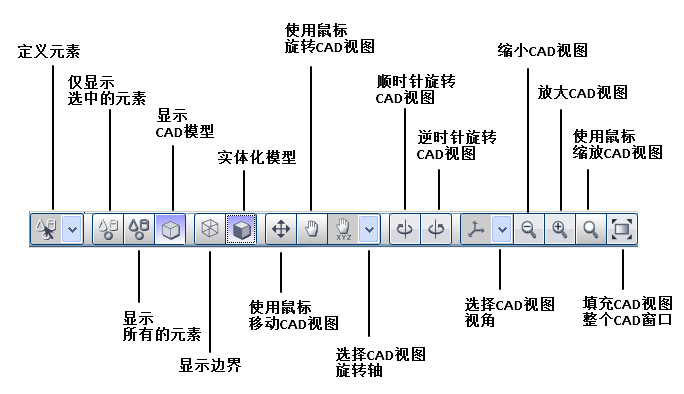

下面将CAD窗口图标的功能操作介绍：

通过点击“新建”或者打开已有的程序

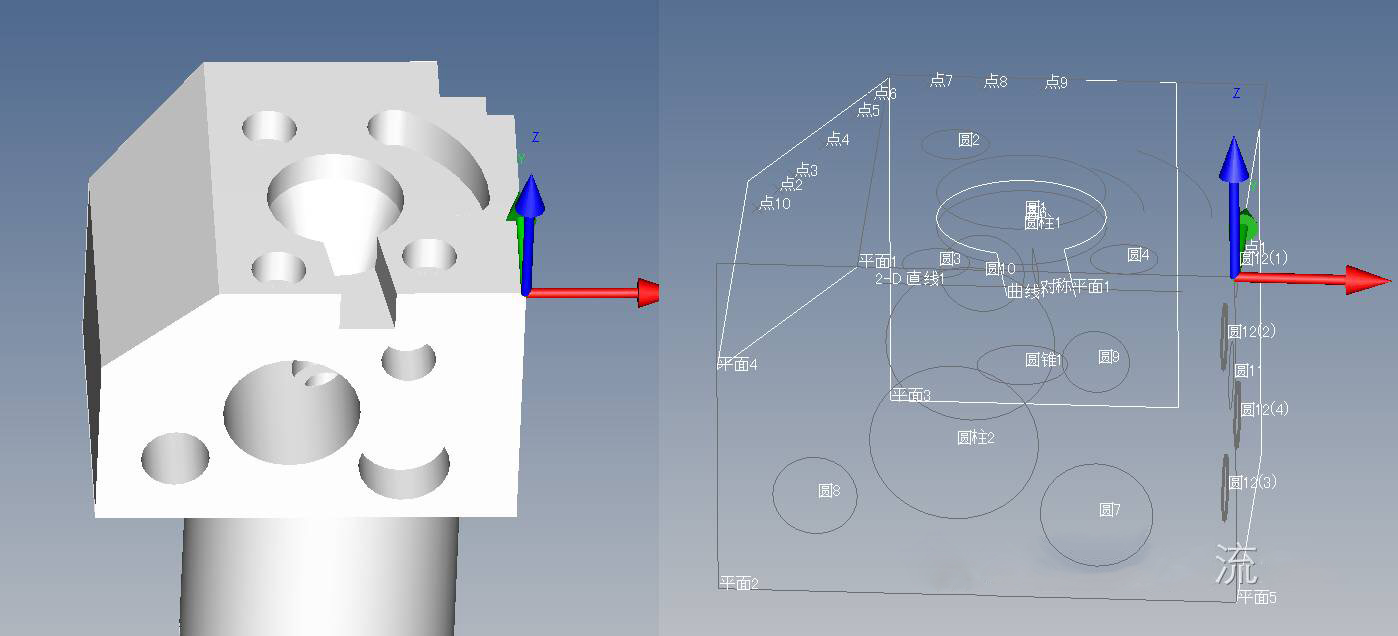

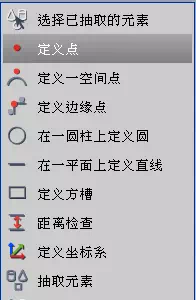

在CAD界面上，会显示导入的CAD的模型或者已创建的元素1. 定义元素针对CAD模型的操作，在模型上选取特定的元素

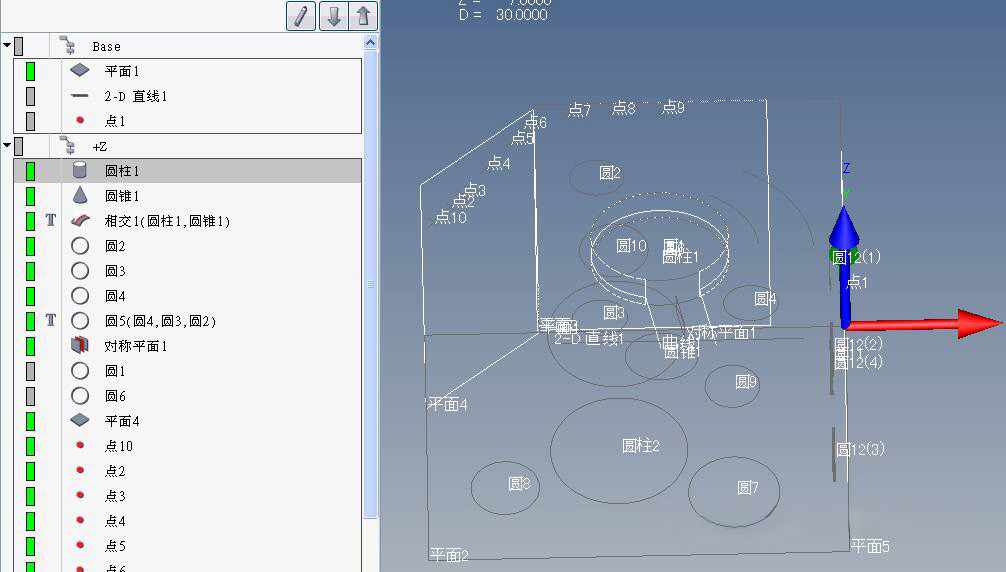

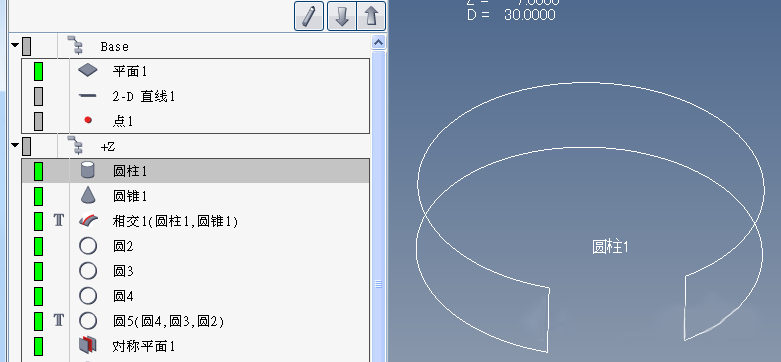

2.仅显示选中的元素

3.显示所有的元素

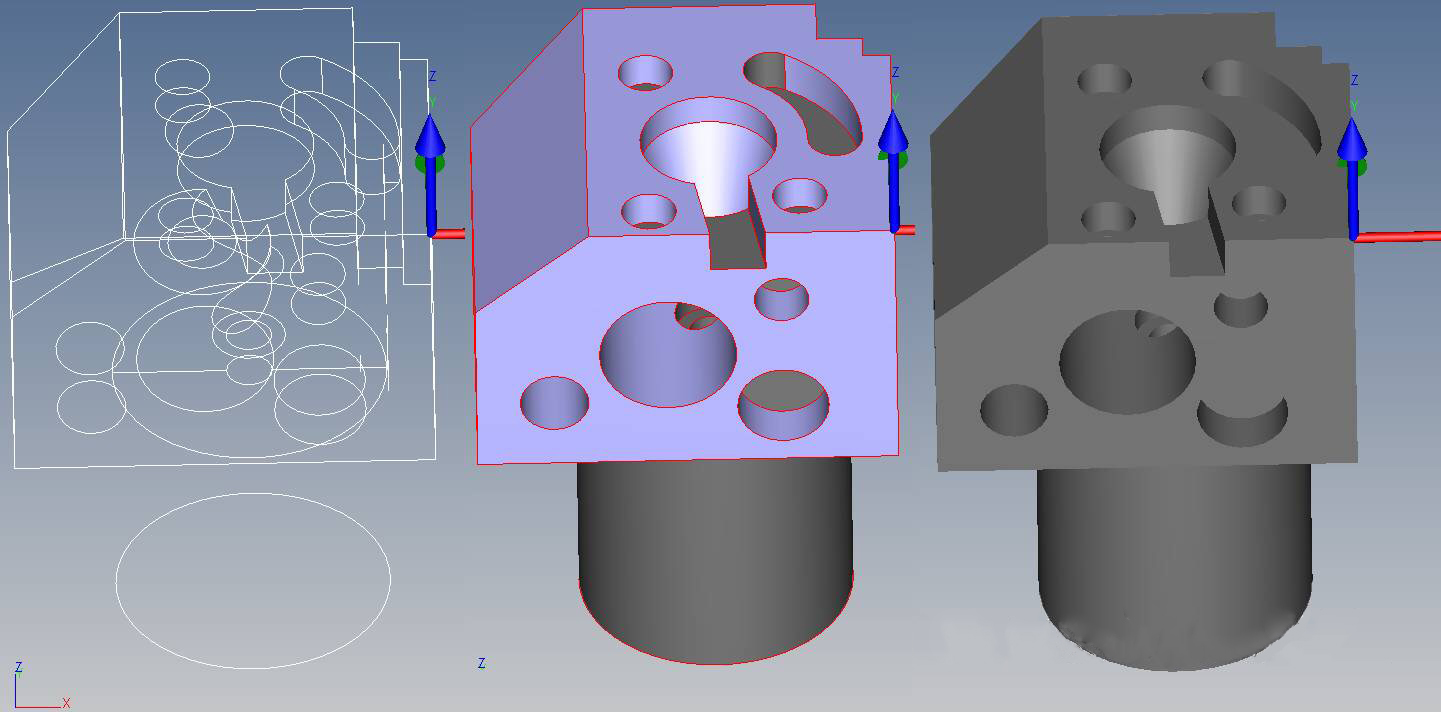

4. 显示CAD模型（见下图左）5.显示边界（见下图中）
6.实体化模型（见下图右）
7.使用鼠标移动CAD视图
8.使用鼠标旋转CAD视图
9.选择CAD视图旋转轴（见下图I）10.顺时针旋转CAD视图（见下图II 左）11.逆时针旋转CAD视图（见下图II 右）


12.选择CAD视图视角


13.缩小CAD视图
14.放大CAD视图15.使用鼠标缩放CAD视图

16.填充CAD视图整个CAD窗口
