三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧

其实我不呆

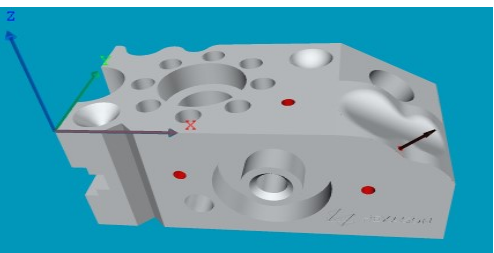

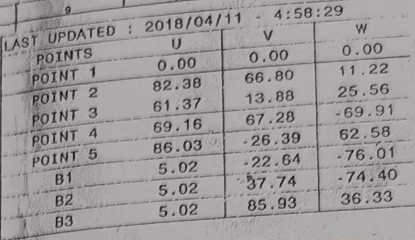

在平常注塑件、检具、压铸件、模具等工件，通过三坐标测量机进行检测过程中，有时候会遇到图纸要求对指定测量点位进行测，查看数据偏差。如下图：

下面列举两种方式如何获取指定位置。

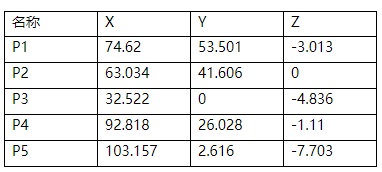

一：有图纸，有点坐标，通过坐标点搜索点位。

在三坐标测量软件Rational-DMIS界面中，找到元素定义这一栏，通过从CAD上搜索理论值的方法获取点。

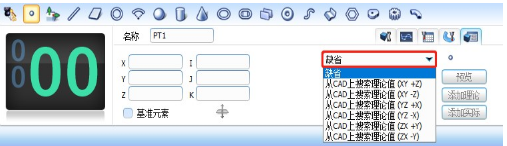

以点5为例，该点矢量方向与X+更接近，故选在从CAD上搜索理论值（YZ +X），如下图：

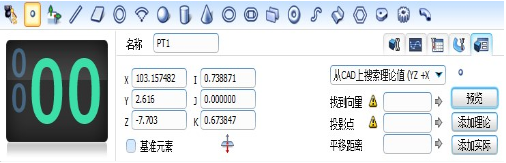

预览图：

然后添加理论即可。

备注：从CAD上搜索理论值可根据点的矢量方向和哪个坐标轴更接近，然后通过另外两个坐标搜索该矢量方向的点，这样搜索到的点位更加准确。

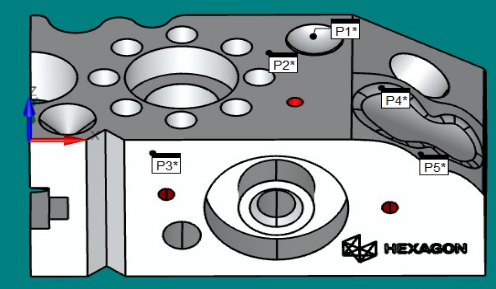

二、数模中带点云数据，可以通过点云操作器，获取点。（需设计在数模上绘制点）

在三坐标测量软件Rational-DMI软件界面中，按如下步骤进行操作，即可。

点云右键--激活操作器--矩形框选择--框取数模—添加内部点—将点云拖放到双数据窗口元素窗口的点上，生成点。

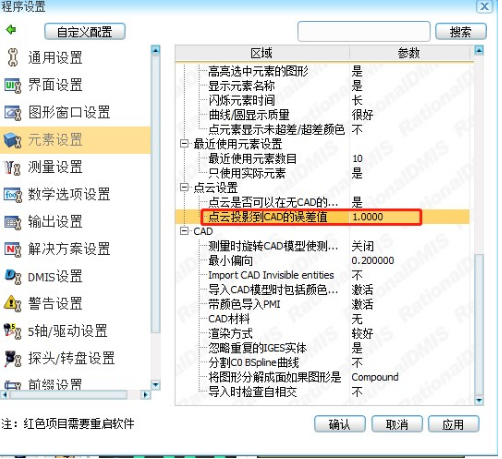

当出现少点的情况，点云设置中点投影到CAD的误差值改大点。

RationalDMIS 通过了世界计量和测试科研机构-德国标准化组织 PTB 的认证，其算法的可靠性、有效性等

均得到了权威认可，RationalDMIS 采用 DMIS 内核、符合 ISO 22093：2203国际标准。

在测量行业，三坐标测量软件Rational-DMIS其算法的可靠性、有效性等均得到了权威认可一套 RationalDMIS，一套完整的解决方案！只需标准的三天培训课程，且无需用户具备太多的专业知识，操作员即可完成复杂的检测流程，RationalDMIS 的实用性、智能性、方便性等方面是一个新的突破，是制造业和计量业可靠的选择！

本文转自“思瑞测量”
