【3D亮点】中望3D2017：剖面视图升级强化，产品信息快速掌握

买个榴莲披萨

在产品设计和制造过程中，为了更清楚地掌握产品的内部结构，工程师们经常需要通过三维CAD软件的剖面视图功能来了解产品的结构情况。新发布的中望3D2017版，对剖面视图的功能进行了升级强化，更加智能，有助于工程师们更好地掌握产品内部信息。下面，我们以图1中的联轴器为例，一起来看看中望3D2017版剖面视图功能的新亮点。

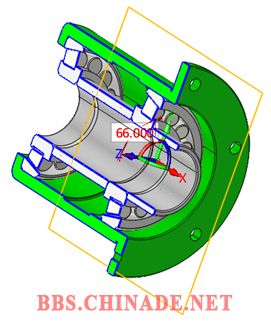

图1联轴器       亮点一：提供智能手柄控制剖面       工程师只需要通过鼠标，即可对模型进行直接拖拽移动，并且通过360°旋转坐标轴来控剖面位置，从而获得需要的剖面效果，如图2所示。

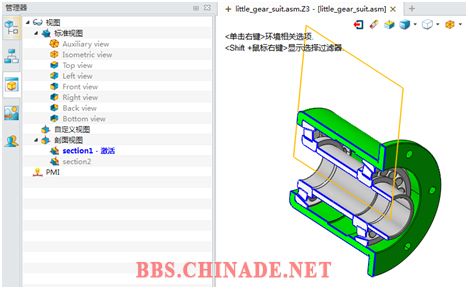

图2智能手柄控制剖面       亮点二：动态剖面视图保存功能       视图管理器新增了“剖面视图”节点，可用于保存创建的剖面视图，如图3所示，保存后的剖面视图支持重定义、重命名、删除和激活等操作。

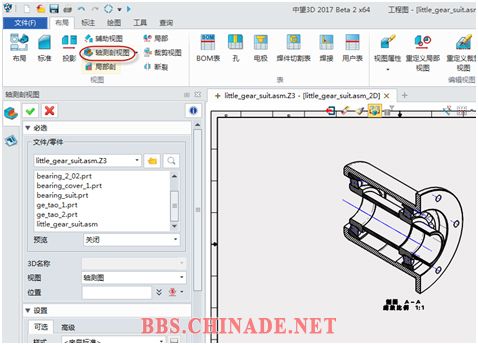

图3视图管理器新增“剖面视图”       在3D环境定义并保存的“剖面视图”，可直接应用到工程图中“轴测剖视图”的创建，如图4所示，更加方便快捷。

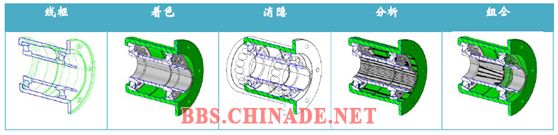

图4 工程图中“轴测剖视图”       亮点三：剖面视图支持不同模式       剖面视图支持在线框、着色、消隐、分析、组合等显示模式下显示剖面视图，如图5所示。

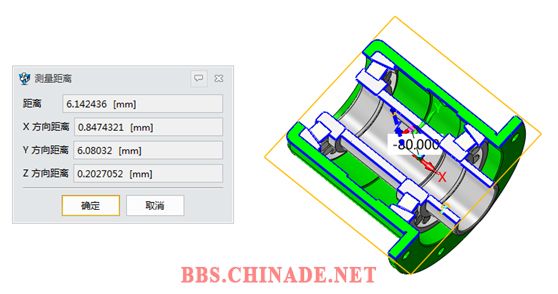

图5剖面视图支持不同模式       亮点四：剖面视图支持尺寸测量       升级强化后的剖面视图功能，支持在动态剖面视图命令过程中测量相关的尺寸，如图6所示。

图6剖面尺寸测量       中望3D2017版的剖面视图功能，新增了智能手柄控制、保存、多模式显示、尺寸测量等功能亮点，强化后的剖面视图更加贴合工程师的应用需求，并且操作便捷，能帮助工程师更加清晰、全面地掌握产品的内部结构。       马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
