实例教程：如何应用中望3D缠绕功能实现LOGO沿弧放置

洛锋

LOGO作为品牌塑造的载体之一，往往代表着企业或者具体的产品系列，出现在线上线下媒体、产品本身或者外包装等可传播的渠道或者载体上。相对于媒体和外包装这种相对固定的渠道和载体，加载在产品上的LOGO更需要设计师在安排LOGO放置的时候，能根据产品本身的造型特点，因地制宜地来放置，如图1所示，根据产品的造型特点，我们会发现LOGO沿圆弧放置的这种处理美观度更高。那么这种圆弧放置的LOGO，在产品设计时是如何处理的呢？本文将以中望3D为例，向大家介绍具体的操作。

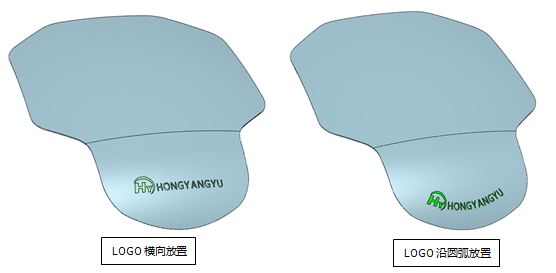

图1 LOGO放置效果对比图

如图1中的对比效果看，左边横向放置的这种是比较简单的，只需要把LOGO 直接放置在对应位置，调整好大小尺寸即可，而右边的这种沿圆弧放置，则需要结合产品造型的弧度，合理设置好LOGO的各项属性，才能确保其放置后的整体美观、自然。我们来看看从产品设计到产品LOGO放置的具体操作步骤：

第一步：创建外壳形状。

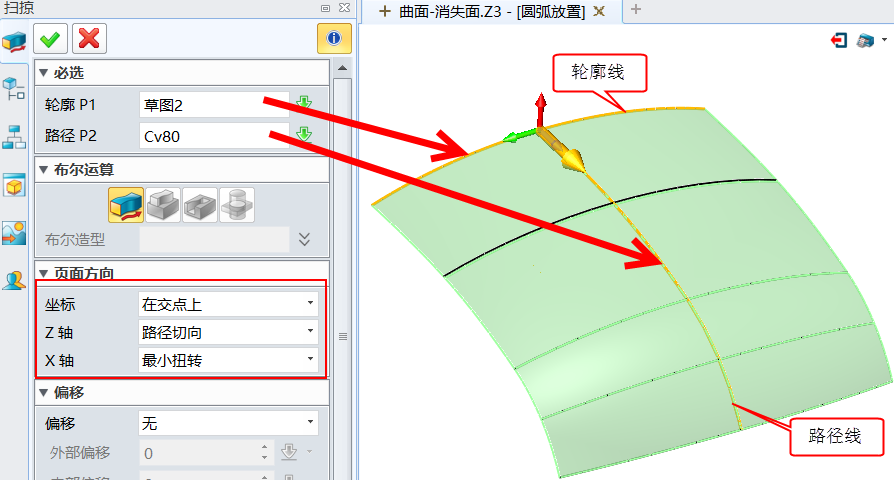

a.使用扫掠功能创建产品的主外形面，如图2所示。

图2 扫掠创建主外形面

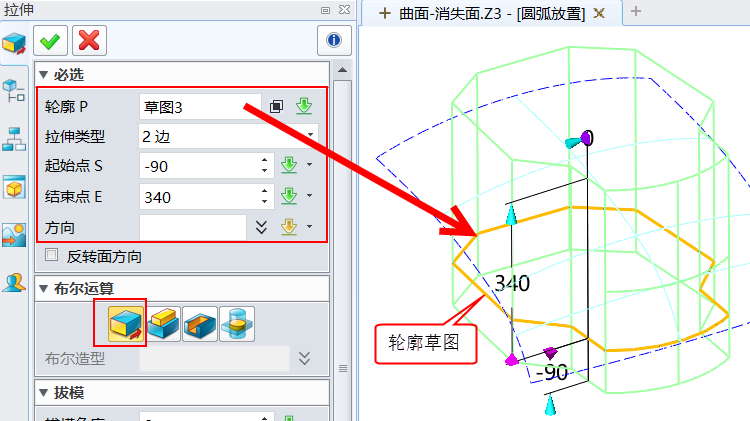

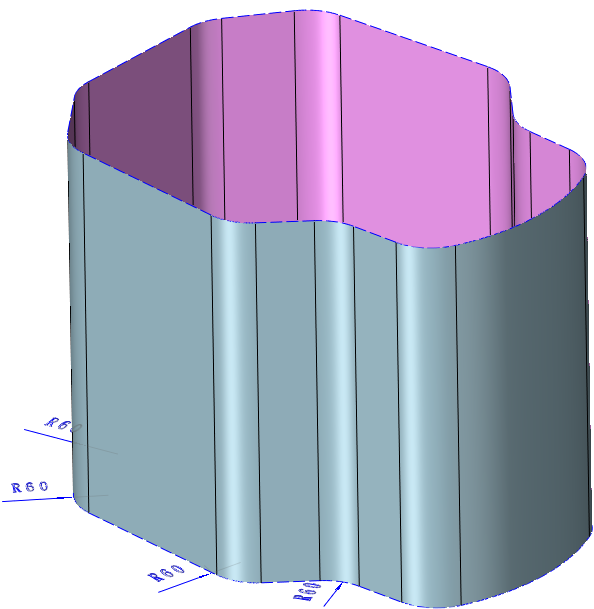

b.使用拉伸命令，创建周边形状边界面（图3），拉伸后对所有锐边倒R60圆角（图4）。

图3拉伸面

图4倒R60圆角效果

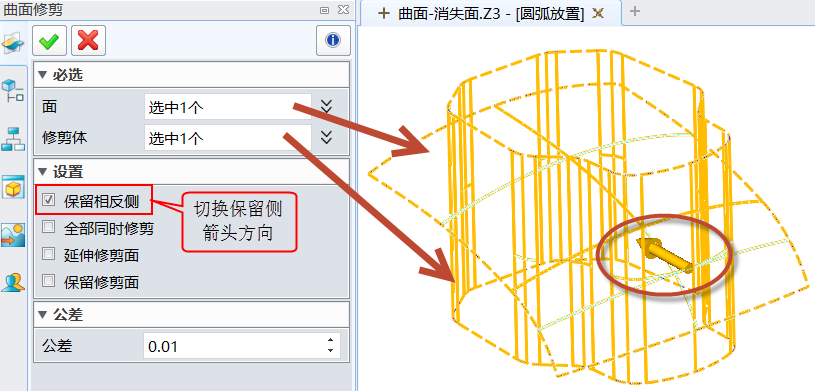

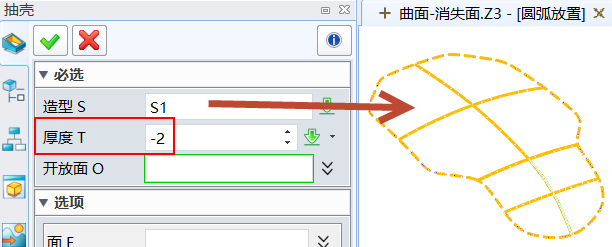

c.使用拉伸面剪切主外形面（图5），然后使用抽壳功能创建2mm厚度的产品外壳（图6）。

图5 剪切主外形面

图6 抽壳2mm

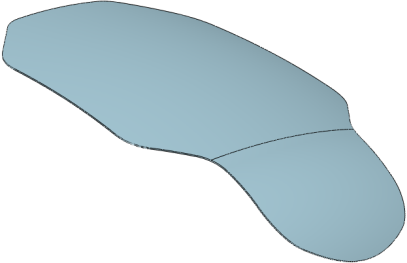

到这里，产品外观的设计就完成了，如图7所示。

图7 完成产品外观设计

第二步：在产品表面创建LOGO。

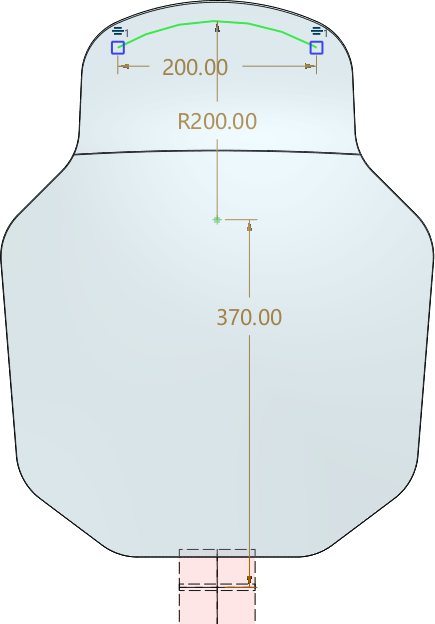

a.首先圆弧草图，如图8所示，尺寸可根据实际需要进行调整。

图8 圆弧草图

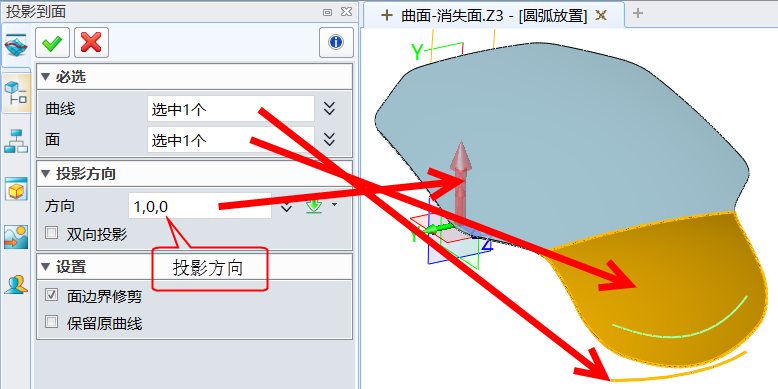

b.使用投影线功能把圆弧草图投影到产品面上，如图9所示。

图9 圆弧草图投影

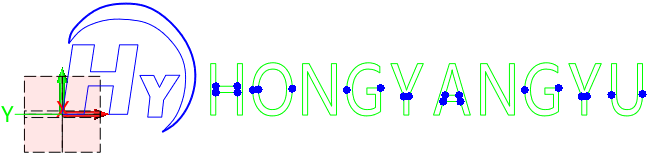

c.创建LOGO草图（图10），大小可以根据产品大小以及整体美观效果进行调整，调整时可以通过比例功能进行缩放。另外，LOGO可以通过输入功能直接导入DWG文件或者直接在CAD软件上crtl+C，在中望3D草图ctrl+V把LOGO导入。

图10 创建LOGO草图

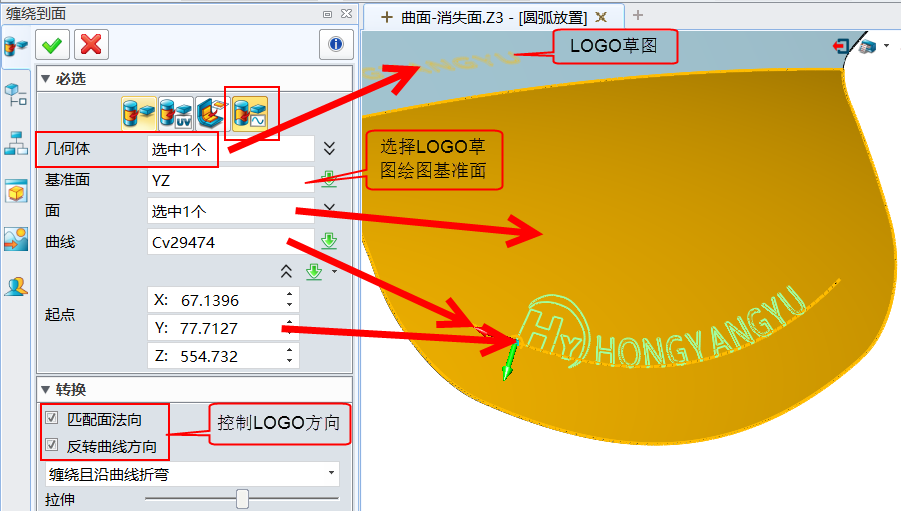

d.使用造型模块中的缠绕到面功能，把LOGO草图附着到产品面上，如图11所示。

图11 LOGO草图附着到产品面上

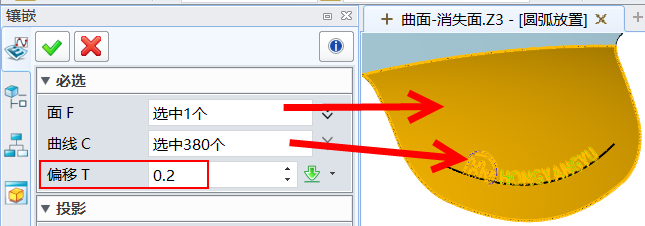

如果要把LOGO做成凹凸效果，我们也可以通过镶嵌功能来快速实现。在设置的时候，偏移值为负值可以做出字体凹效果，而如果要做出凸效果，则只需要把偏移值设置为正值即可。图12为LOGO的凸效果设置，完成后我们即可得到如图13所示的最终效果。

图12 镶嵌设置

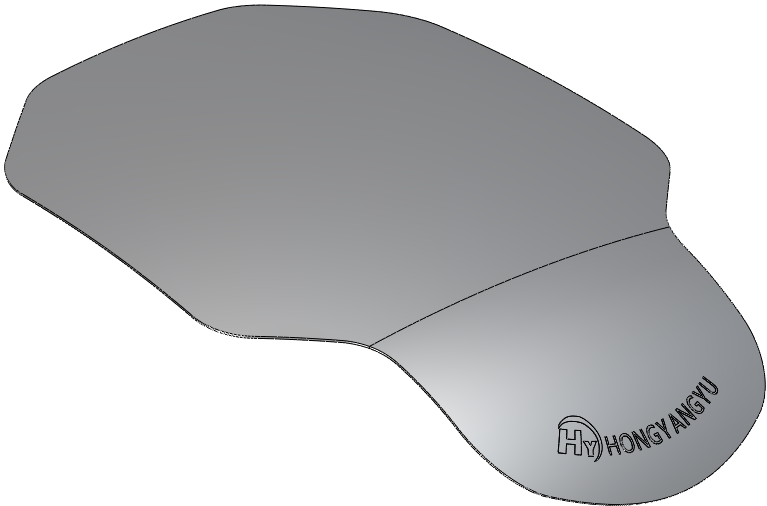

图13 最终效果

在中望3D缠绕和镶嵌等功能的操作下，设计师们可以快速实现LOGO沿弧线放置、凹凸表面的效果，让整个产品的设计方案更灵动、美观。

马上下载中望3D 2016版，享受高效灵活的设计体验：http://www.zw3d.com.cn/product-58-1.html

Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html

更多详情，欢迎访问中望3D官方网站：www.zw3d.com.cn
