【实例教程】使用中望3D设计钣金零件

鐘聲

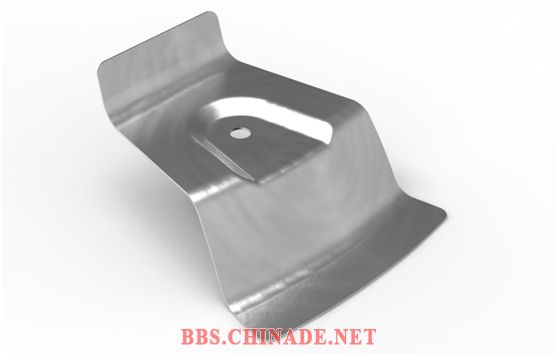

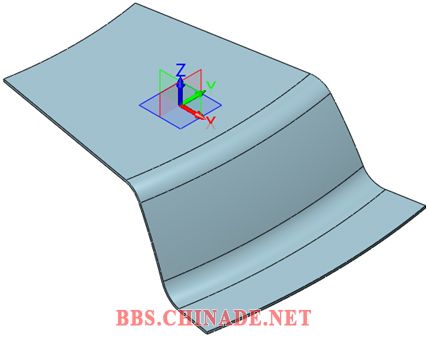

钣金是制造型企业常用的零件之一，基于产品的造型和功能实现的需要，钣金件往往呈现出各种各样的形态，从简单到复杂，种类繁多。如图1所示，这是一款小货车上的钣金件，该零件包含了较为简单的直线折弯和冲孔，也包含了曲面折弯工艺和拉伸工艺，看似简单，但实际上在设计的操作上，却也具有一定的难度，对设计师来说有一定挑战性。

图1 小货车上的钣金零件       在本次的实例教程中，我们将一起来学习如何使用中望3D完成这个钣金件的设计。下面，我们一起来看看具体的操作步骤：

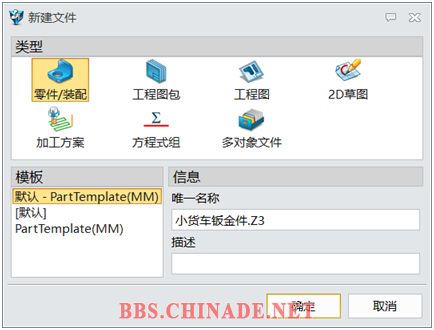

       第一步：新建一个名称为“小货车钣金件”的零件文件，如图2所示。

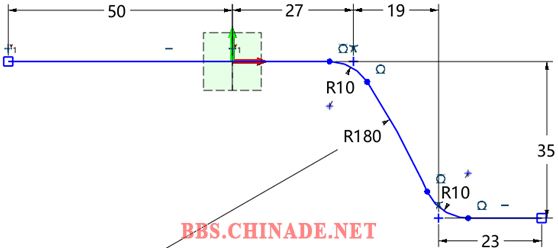

图2 新建零件文件       第二步：在XZ工作平面上依次绘制如图3草图，完成草图绘制后退出草图。

图3 绘制草图       第三步：草图旋转偏移处理。

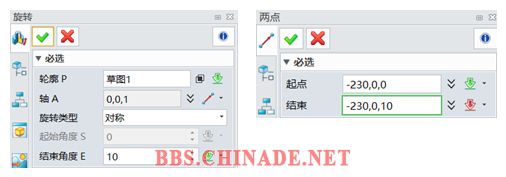

       对上步草图进行“旋转”，旋转类型为“对称”，结算角度为10°，然后旋转轴使用两点来确认，坐标为“-230,0,0”和“-230,0,10”，这两步操作的设置可参考图4。

图4 设置参考       接着，内部偏移1mm，完成后如下图5所示。

图5 旋转偏移后的效果       第四步：在XY工作平面上绘制如图6所示草图。

图6 绘制草图       第五步：对图6的草图进行“拉伸切除”，效果如图7所示。

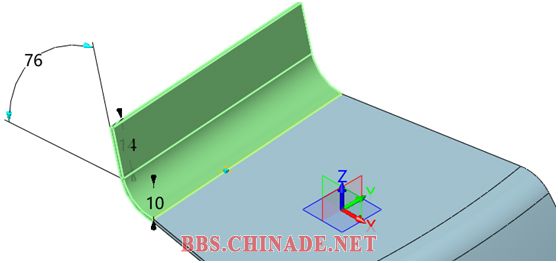

图7 拉伸切除效果       第六步：使用“全凸缘”，如图8所示。

图8 全凸缘操作效果       第七步：在XY工作平面上绘制如图9的草图。

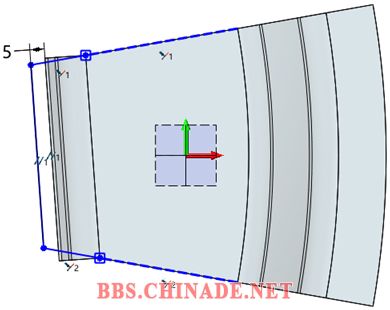

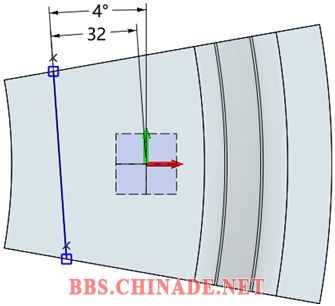

图9 绘制草图       第八步：对图9的草图进行“拉伸切除”，效果如图10所示。

图10 拉伸切除效果       第九步：对4个角进行5mm的倒圆角，如图11所示。

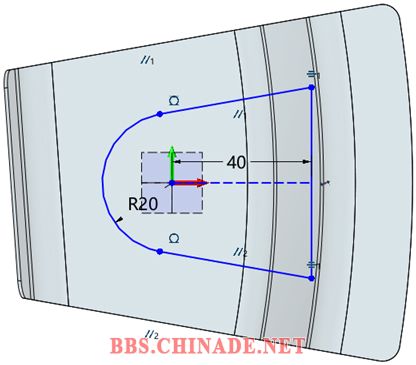

图11 倒圆角       第十步：在XY工作平面上绘制如图12所示的草图。

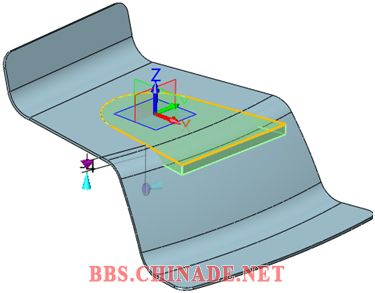

图12 绘制草图       第十一步：对图12的草图进行“拉伸”成实体，厚度为向下4mm，如图13所示。

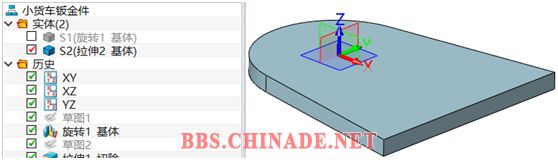

图13 拉伸成实体       第十二步：隐藏实体1（图14），然后对实体2进行60°的拔模，方向为Z轴，只有圆弧竖直面和它相邻的竖直面进行拔模，如图15所示。

图14 隐藏实体1

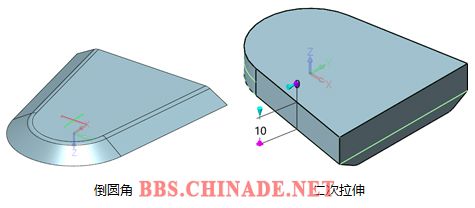

图15 拔模       第十三步：对实体2底部进行3mm的倒圆角，对第十步中的草图进行二次拉伸，如图16所示。

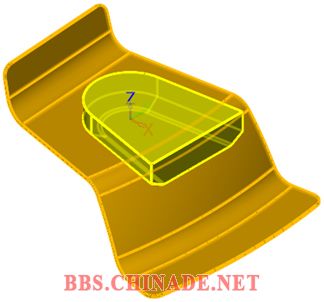

图16 倒圆角及拉伸       第十四步：使用“冲压”功能，拾取下图17的钣金件为“基体”，第十三步中创建的造型为“冲压体”。

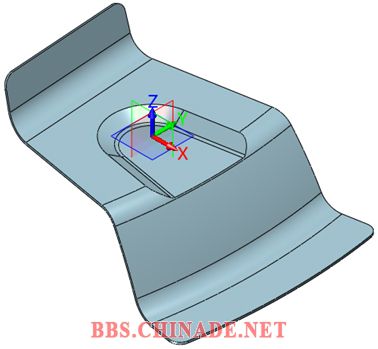

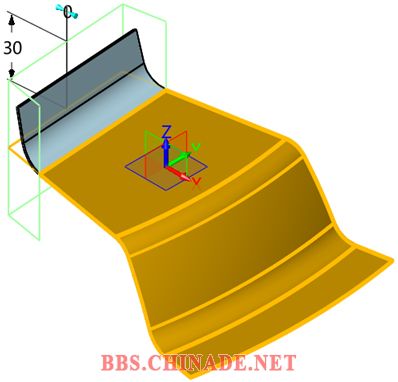

图17 钣金基体       下图18背后部位的三个面为“边界”，应用操作后，创建出下图19的成型特征。

图18 背后部位

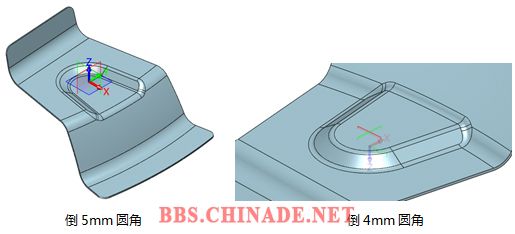

图19 成型特征       第十五步：倒圆角，如图20所示。

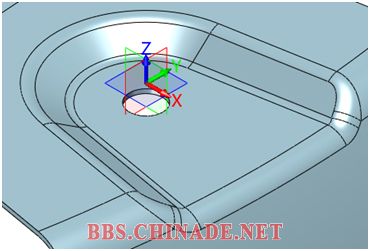

图20 倒圆角       第十六步：在原点打8mm的通孔，如图21所示，然后退出零件，这样，这个小货车钣金件的设计就完成了。

图21 打孔       经过上述的步骤，示例中的小货车钣金件就完成了。
       中望3D 2017版的钣金功能有全新的升级和改进，新版本的钣金模块，支持各种复杂钣金件的快速高效设计，轻松实现弹性变形和塑性变形展示，为钣金件的加工和模具设计节省时间和开发成本，你也快来体验下吧！
       马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
       Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html
