快速了解PC-DMIS测量机操作手柄

biubiubiu

在使用三坐标测量机测量时需要搭配操作手柄使用，不清楚操作手柄的功能将会影响测量机的使用，因此了解如何使用操作手柄是十分重要的。

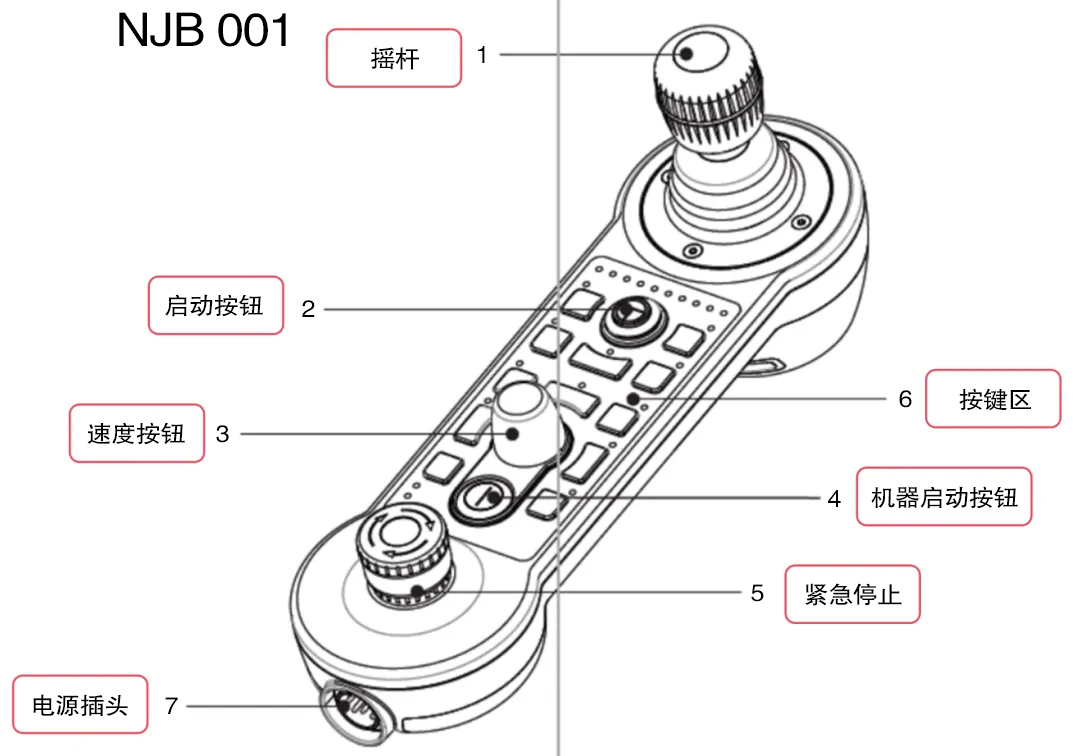

如上图所示，以我们思瑞常用的NJB操作手柄为例，下面我将对手柄上的各个功能去进行介绍：
NJB手柄功能按键介绍
1. 摇杆（Joystick）：主要是用来手动控制机器的前后，左右，上下运动。
2. 启动按钮（Enable Button）: 按住此按钮后，用手操作摇杆，机器才可以移动。
3. 速度旋钮（Speed knob）：用于调整机器的测量速度。
4. 机器启动按钮（Machine Start）: 用于给机器加电，控制器重启后或按下应急按钮后需按此按键给控制器加电。
5. 紧急停止（Emergency Stop）：在遇到特殊情况时，可按此按钮使机器停止运行。
6. 小键盘（Key Pad）：小键盘区，见下页。
7. 电源插头（Wire Plug）：用于连接手操盒与控制器之间的电缆。

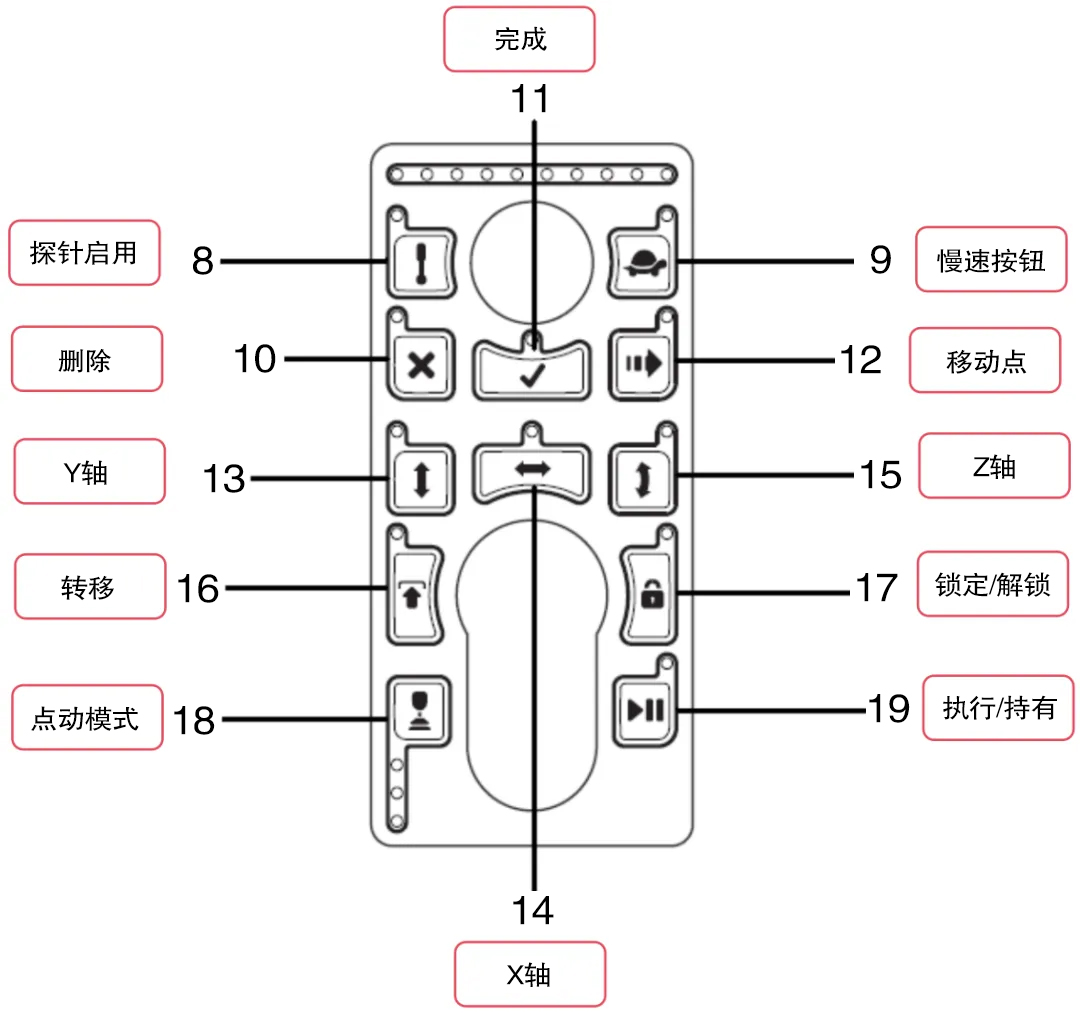

如下图所示，NBJ操作手柄的小键盘区域分为12个按键功能，下面对这12个按键功能进行介绍：

NJB手柄小键盘区功能按键介绍
8. 探针启用（Probe enable）：用于屏蔽测头用，一般为常亮状态。
9. 慢速（Slow）：用于切换机器运动时快慢速，按下此按钮时可以使测针在靠近被测物时按照设定的接近速度缓慢靠近测量点。
10. 删除点（Delete point）：用于删除测量点。
11. 完成（Done）：测量完一个元素后按此键可结束测量。
12. 移动点（Move point）：用来添加移动点。
13. Y轴（Y axis）：用于锁定Y轴。
14. X轴（X axis）：用于锁定X轴。
15. Z轴（Z axis）：用于锁定Z轴。
16. 转移（Shift）：用于六轴测量机，一般测量机不使用此键。
17. 锁定/解锁（Lock/Unlock）：用于控制X5测头吸盘，一般测头将不使用此键。
18. 点动模式（Jog Mode）：用于切换不同的坐标系。
19. 执行/持有（Run/Hold）：机器自动运行程序时，用于暂停或开始程序。
