三坐标测量软件如何正确计算夹角公差？

biubiubiu

前言

在三坐标测量产品时，当遇到检测图纸上需要测量夹角公差时，测量值与图纸上的理论值偏差较大或者结果不对时，可能是测量方法不对导致出现这种情况，

下面我们通过一个例子分享一些测量夹角公差时出现的常见的错误，了解怎么避免这些错误，正确测量夹角公差。

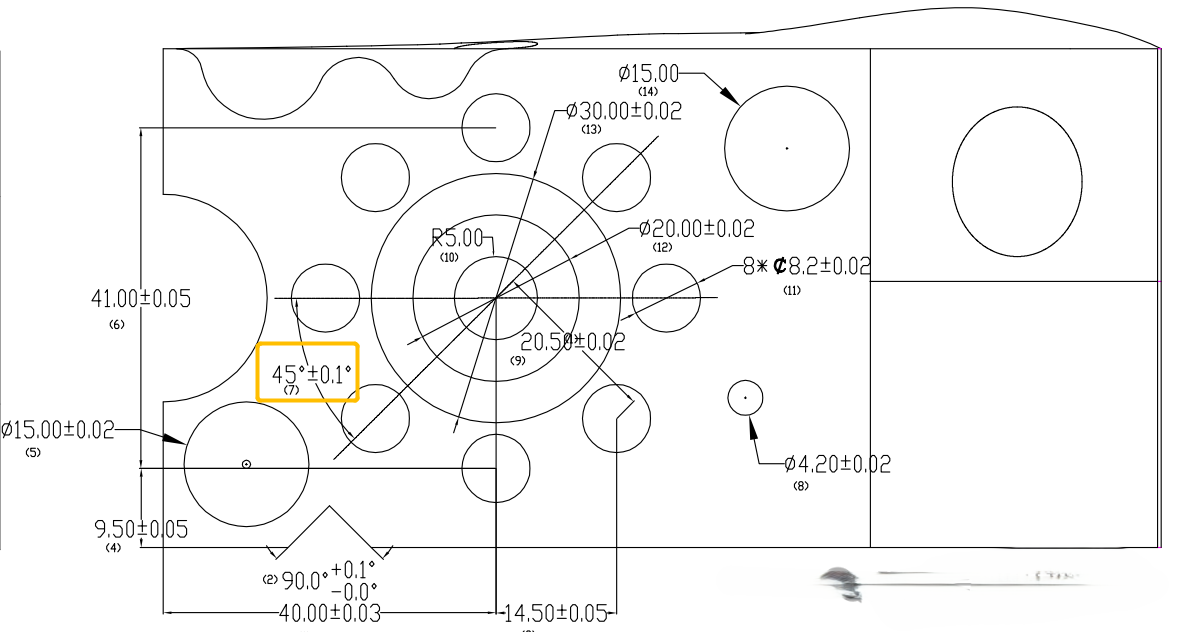

以三坐标测量机测量上图两圆之间的夹角公差为例，想要获得正确的夹角尺寸，需要注意以下几点：

01 注意矢量方向

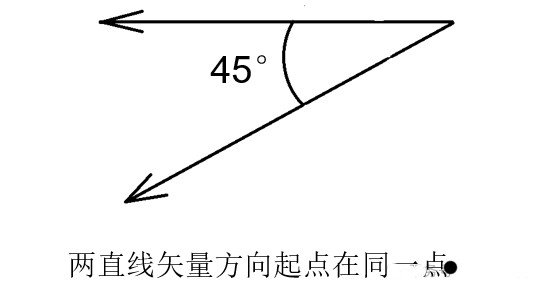

想获得图纸中的45°夹角公差要注意待测元素的矢量方向，保证待评价元素的矢量方向起点相同，才能获得正确的结果如下图：

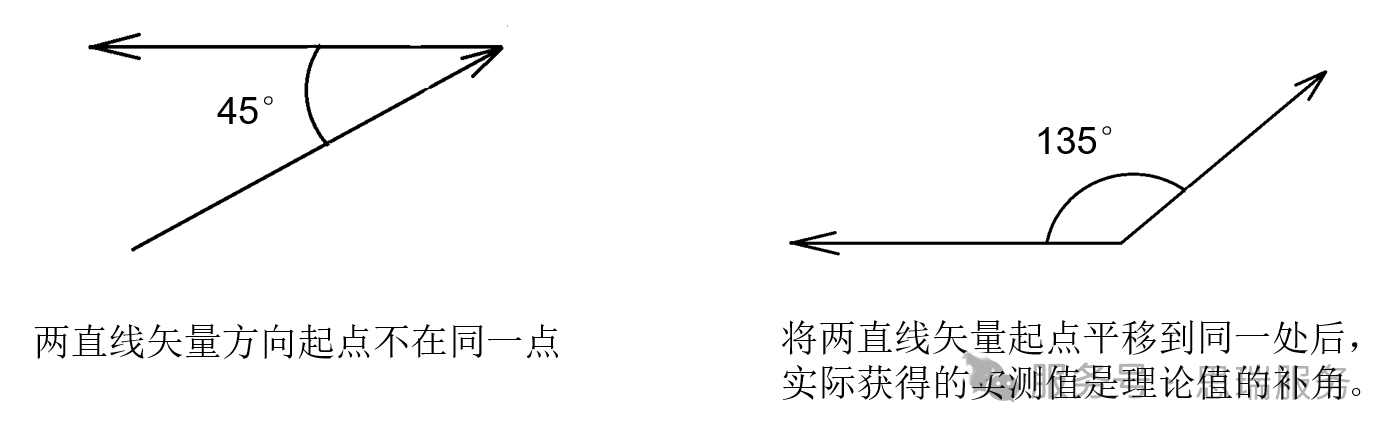

当待评价元素的矢量方向起点不在同一处时，得到的实测值与图纸理论值偏差过大，出现偏差原因如下图：

所以要想正确夹角公差，要注意待评价元素的矢量方向。

02 注意选择待评价元素顺序

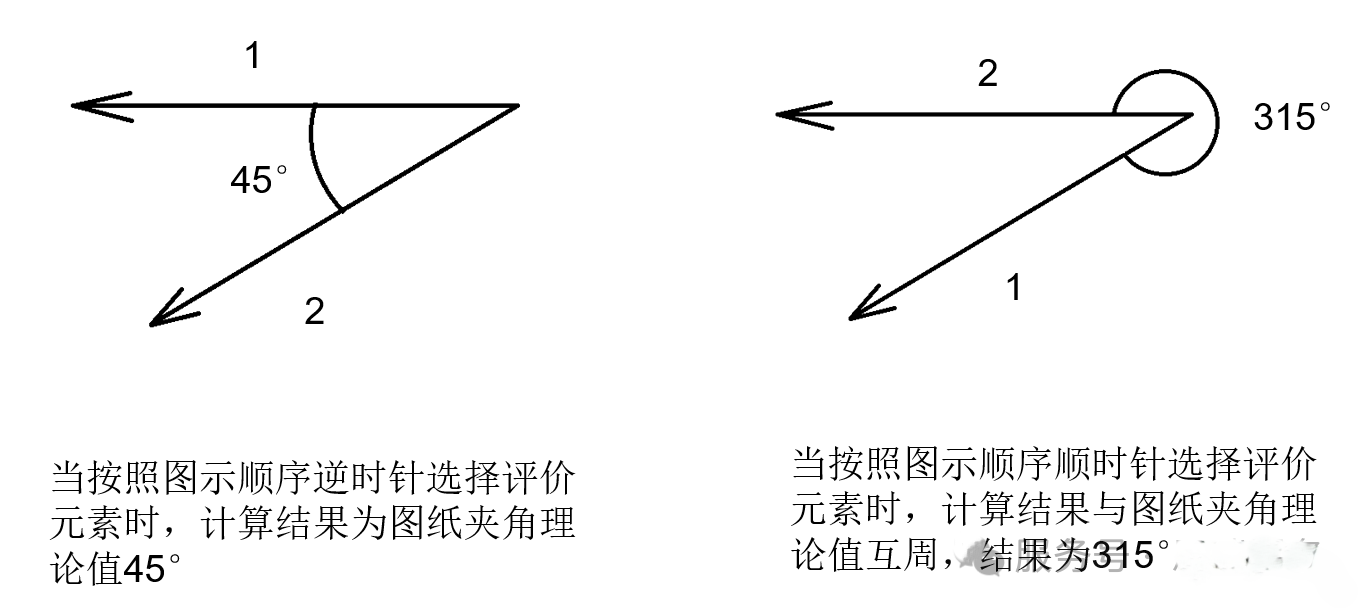

在测量软件中评价加工公差时要注意选择待评价元素的顺序，选择顺序也会影响到评价结果，如下图：

03 注意选择工作平面

当计算夹角公差时，计算平面是2维平面，计算平面选择错误也会影响计算结果。

下面我们分别介绍在PC-DMIS和RationalDMIS2软件中如何正确计算夹角公差。

以三坐标测量软件RationalDMIS为例

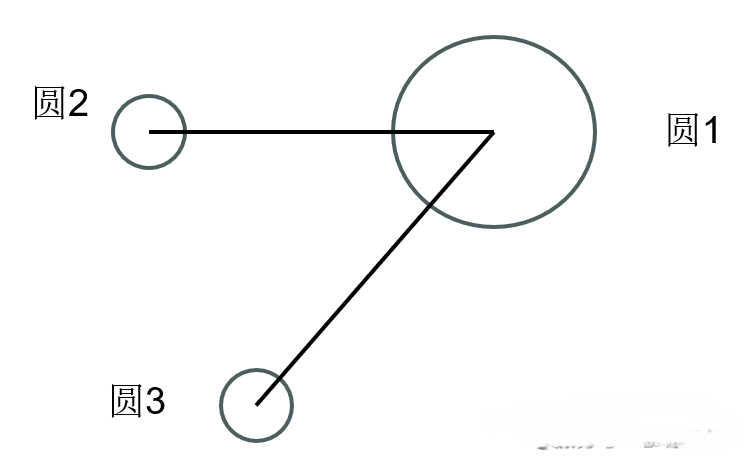

分析图纸可知，测量夹角需要分别构造出圆1与圆2，圆3的圆心连线，如下图：

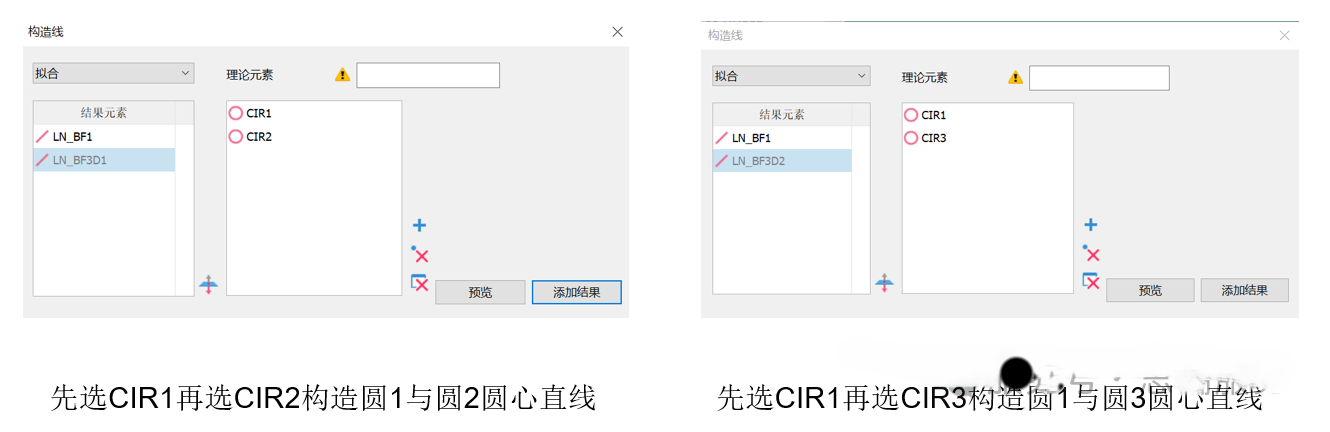

在软件中按照下图选择顺序保证构造的两圆心直线的矢量方向正确。

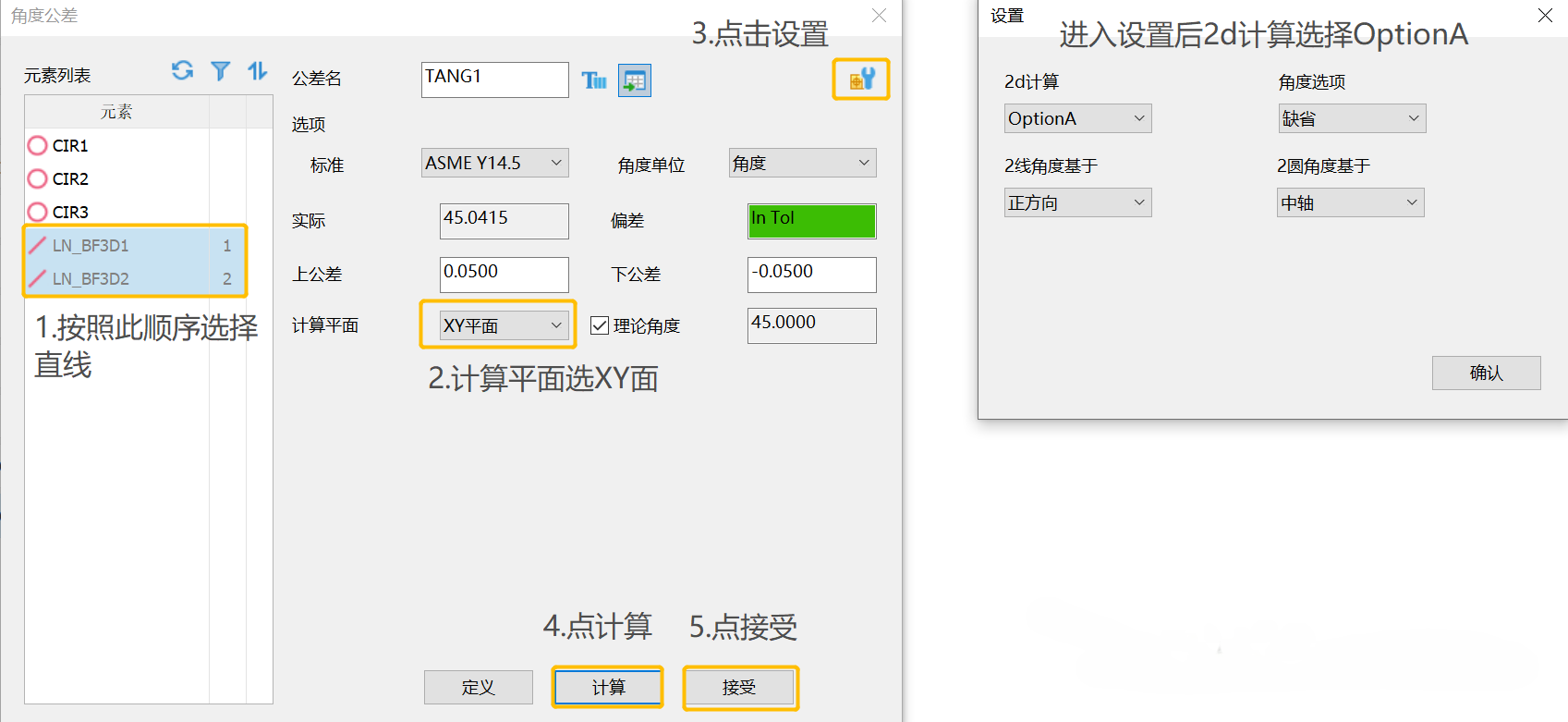

进入夹角公差评价界面按照下图顺序进行公差评价。

注意，当三坐标测量设备RationalDMIS软件理论角度中的数值跟图纸理论值不相同时，需要修改理论角度数值等于图纸理论值，取消勾选理论角度后可直接修改理论角度中的数值，这样才可获得正确的测量结果。

以三坐标仪器PC-DMIS软件为例

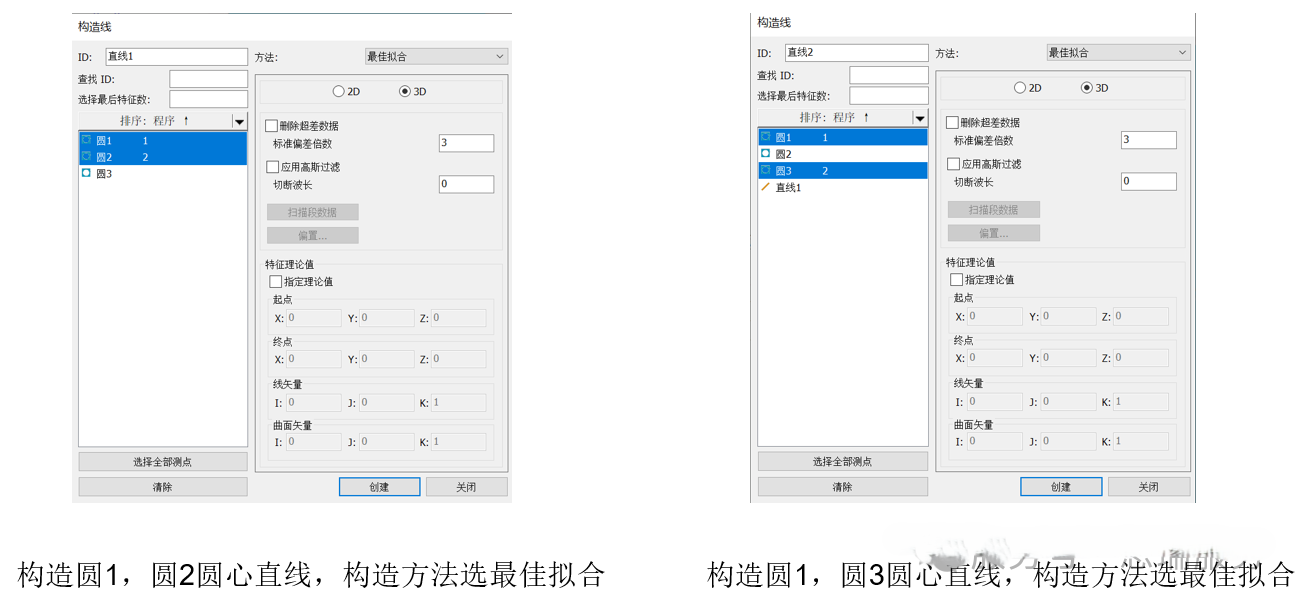

按照相同的选择顺序在PC-DMIS中构造出来圆1与圆2，圆3圆心直线，如下图：

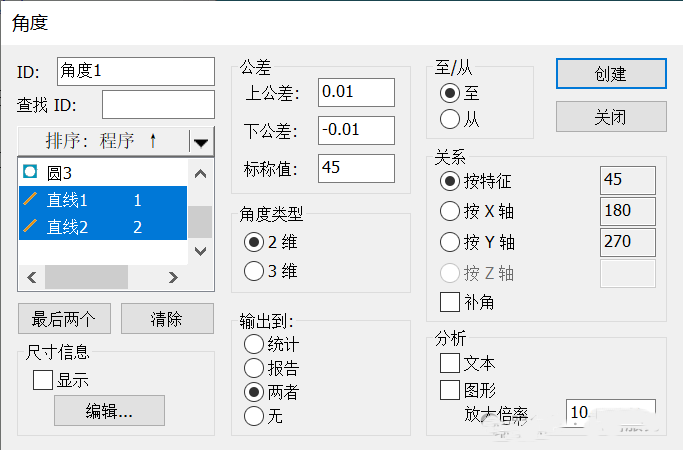

然后进入PC-DMIS评价夹角公差界面按照下图操作：

先选直线1再选直线2，角度类型选2维，关系选按特征。

至/从选项框中，选择“至”时，选择直线顺序是从直线1到直线2，选择“从”时，选择直线顺序是从直线2到直线1。

注意，当三坐标测量软件PC-DMIS标称值中的数值跟图纸理论值不相同时，需要修改标称值数值等于图纸理论值，三坐标PC-DMIS测量软件可直接修改标称值中的数值。

以上就是关于如何正确计算夹角公差的介绍
