18例经典CAD练习草图｜从入门到精通全套实操指南
CAD作为机械、建筑、室内设计、工程制图等领域的核心工具，实操练习是掌握软件的唯一捷径。很多新手学习CAD时，常陷入“看懂教程、不会实操、命令不熟、画图变形”的困境，核心问题就是练习无规划、案例无梯度。
本次整理18例分层级CAD经典练习草图，涵盖基础几何、编辑修改、对称阵列、零件制图、综合构图五大类型，从零基础入门到进阶实操全覆盖，每例搭配专属图标释义、核心命令、练习重点，循序渐进帮助学习者熟练直线、偏移、修剪、阵列、镜像等核心指令，夯实制图基础，快速提升绘图速度与精准度，适配学生实训、新手自学、职场基础提升等各类场景。
一、入门基础篇（1-6例）｜夯实绘图根基，熟悉基础命令本阶段6个案例为CAD零基础必练草图，结构简单、线条规整，无复杂参数，主要帮助新手熟悉绘图界面、掌握最基础的绘图命令，养成精准定点、规范画线的制图习惯，解决“不会下笔、线条错乱”的问题。
练习1：标准直线组合图对应图标：📏 直线基础图标
核心命令：直线（L）、正交模式（F8）
草图介绍：由水平、垂直固定长度直线拼接而成的规整几何图形，无曲线、无角度偏差，是CAD最基础的入门草图。练习重点为开启正交模式，精准输入线段长度，熟悉坐标定点操作，杜绝随手画线的陋习，掌握CAD精准绘图的核心逻辑。
练习2：标准矩形嵌套图对应图标：⬜ 矩形图标
核心命令：矩形（REC）、偏移（O）
草图介绍：由外框大矩形、内部同心小矩形嵌套组成，图形对称规整。主要练习矩形快速绘制、等距偏移命令，掌握尺寸缩放、图形对位技巧，理解CAD等距构图原理，是建筑边框、零件外框的基础雏形。
练习3：正六边形平面图对应图标：⬡ 正多边形图标
核心命令：多边形（POL）、圆心捕捉
草图介绍：标准正六边形几何草图，适配机械螺母、垫片基础轮廓绘制。练习重点为掌握多边形边数设置、内接/外切圆切换，熟练圆心、端点捕捉功能，精准绘制规则多边形图形。

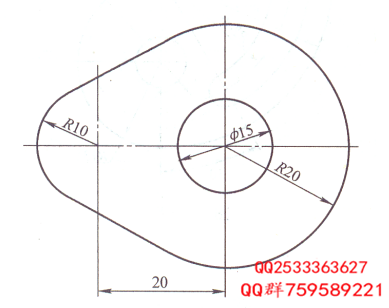

练习4：基础圆形同心圆对应图标：⭕ 圆形图标
核心命令：圆（C）、偏移（O）、对象捕捉
草图介绍：多个不同半径同心圆组合图形，结构简单对称。主要练习圆心定点、半径精准输入、圆形等距偏移，熟练捕捉圆心交点，掌握圆形类基础图形的绘制逻辑，为法兰、轴类零件绘图打基础。

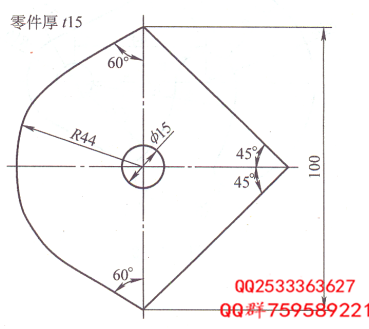

练习5：直角三角形组合图对应图标：📐 直角几何图标
核心命令：直线（L）、角度锁定、尺寸标注
草图介绍：固定直角边长的标准三角形草图，可组合拼接多层几何图形。练习重点为精准控制线段角度、长度，熟悉直角构图逻辑，掌握基础几何图形的尺寸匹配技巧。
练习6：简易梯形轮廓图对应图标：▱ 梯形几何图标
核心命令：直线（L）、偏移（O）、修剪（TR）
草图介绍：上下边平行、侧边倾斜的标准梯形图形，是建筑坡面、机械支架的基础轮廓。通过练习掌握倾斜线条绘制、多余线段修剪技巧，初步熟悉编辑类命令的使用场景。
二、进阶编辑篇（7-12例）｜精通修改命令，掌握构图技巧本阶段6个草图在基础几何图形上升级，融入修剪、镜像、阵列、倒圆角、等分等高频编辑命令，是CAD从“会画图”到“会改图、精画图”的关键过渡，适配绝大多数常规制图场景。

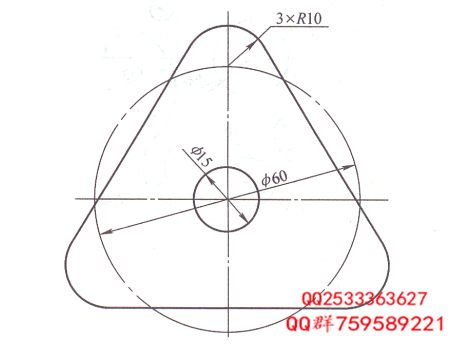

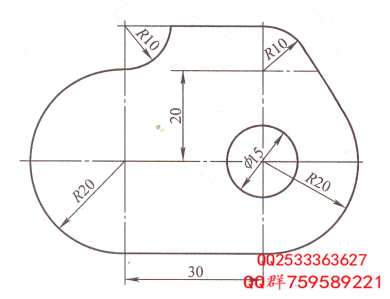

练习7：倒圆角矩形结构图对应图标：🔲 圆角矩形图标
核心命令：矩形（REC）、圆角（F）、半径设置
草图介绍：直角矩形四角做等半径圆角处理，贴合日常零件、家具边框设计样式。练习重点为掌握圆角命令参数设置，区分不同圆角半径的视觉效果，熟练规整图形边角，优化图纸美观度与规范性。
练习8：对称镜像几何图对应图标：🪞 镜像对称图标
核心命令：镜像（MI）、直线对称轴
草图介绍：单侧绘制半幅图形，通过镜像命令生成完整对称图形，无尺寸偏差。核心练习对称构图思维，熟练镜像对称轴选取、保留源图形设置，大幅提升对称图纸的绘图效率，适配门窗、对称零件绘制。
练习9：环形阵列孔位图对应图标：🔘 环形阵列图标
核心命令：环形阵列（AR）、圆心定点、数量设置
草图介绍：中心大圆+环形均匀分布小圆孔的组合草图，模拟法兰盘孔位结构。练习重点为掌握环形阵列参数设置，精准控制阵列数量、角度、间距，解决多孔均匀排布绘图难题。

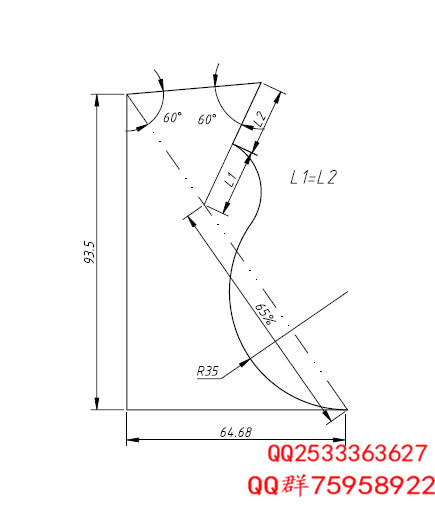

练习10：定数等分圆弧图对应图标：⚙️ 等分绘图图标
核心命令：圆弧（A）、定数等分（DIV）、点捕捉
草图介绍：标准圆弧通过定数等分均匀分段，连接分段点形成规整曲线图形。适配齿轮轮廓、弧形装饰线条绘制，练习掌握等分命令用法，熟练利用等分点构图，精准绘制规律曲线图形。

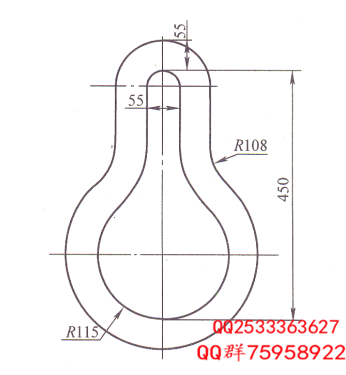

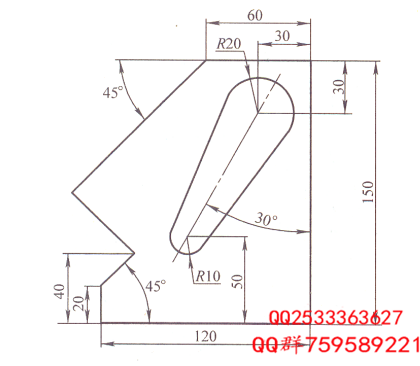

练习11：偏移修剪组合图对应图标：✂️ 修剪编辑图标
核心命令：偏移（O）、修剪（TR）、延伸（EX）
草图介绍：通过多线段偏移生成复杂线条，再通过修剪、延伸命令规整多余线条，形成闭环几何图形。是CAD最核心的组合操作练习，帮助学习者熟练线条优化，解决图纸线条杂乱、封口不规整的问题。
练习12：五角星精准构图对应图标：⭐ 五角星几何图标
核心命令：多边形（POL）、直线（L）、修剪（TR）
草图介绍：依托正五边形定点连线，修剪多余线条生成标准五角星。综合运用基础绘图与编辑命令，锻炼精准定点、逻辑构图能力，掌握复杂对称几何图形的绘制思路。
三、综合实战篇（13-18例）｜贴合行业场景，落地实操应用本阶段6个案例为行业高频简易实操草图，结合机械、建筑、装饰常用图纸样式，综合运用所有基础与进阶命令，帮助学习者对接实际工作，实现从单纯练命令到独立画图纸的跨越。

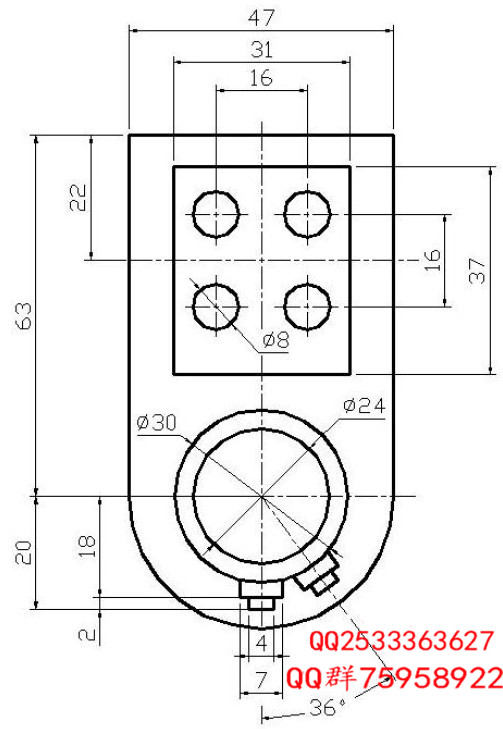

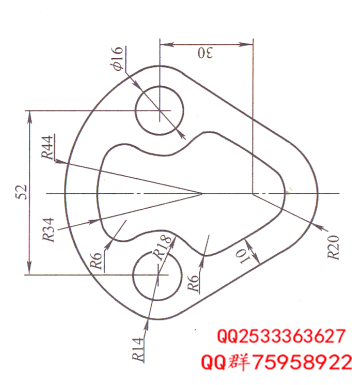

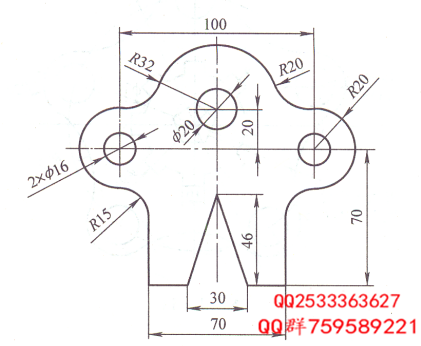

练习13：简易垫片零件图对应图标：🔩 机械垫片图标
核心命令：矩形、圆形、偏移、修剪、阵列
草图介绍：方形外框+多孔内槽的简易机械垫片草图，结构贴合基础五金零件。综合运用多种核心命令，练习机械零件常规构图逻辑，掌握外轮廓、内孔、槽位的分步绘制方法，适配机械制图入门实训。
练习14：简约窗花几何纹样对应图标：🪟 装饰纹样图标
核心命令：镜像、阵列、偏移、直线
草图介绍：对称式几何镂空窗花图案，线条规整、韵律感强，是室内设计、园林装饰常用基础草图。重点练习重复构图、对称排版技巧，提升图纸美观度与构图逻辑，适配装饰设计场景。

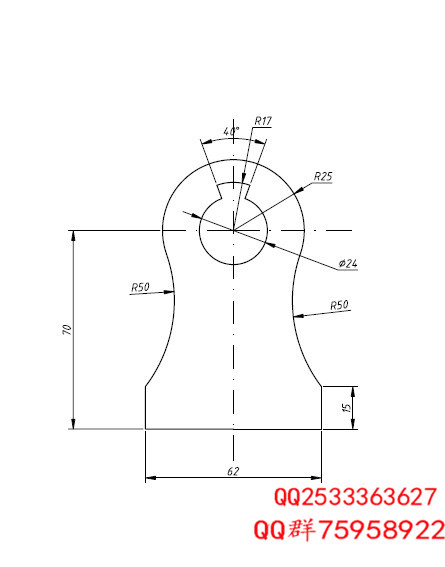

练习15：简易轴类轮廓图对应图标：⚙️ 轴类零件图标
核心命令：直线、偏移、倒角、修剪
草图介绍：阶梯式简易轴类二维轮廓，包含轴径、倒角基础结构，是机械传动零件基础图纸。练习掌握阶梯结构绘制、倒角参数设置，熟悉机械零件图纸的规范画法与尺寸把控逻辑。
练习16：小户型墙体框架图对应图标：🏠 建筑墙体图标
核心命令：直线、偏移、修剪、图层切换
草图介绍：简易户型墙体框架，包含主次墙体、门洞基础轮廓，贴合建筑制图基础场景。练习墙体等距偏移、门洞修剪、图层基础应用，初步掌握建筑CAD图纸的绘图规范与流程。
练习17：齿轮简易轮廓图对应图标：🔧 齿轮轮廓图标
核心命令：圆形、定数等分、直线、环形阵列、修剪
草图介绍：标准简易齿轮二维轮廓，包含齿顶、齿根、中心孔结构。综合运用等分、阵列、修剪等进阶命令，锻炼复杂规律图形的分步绘图思维，是机械制图高频练习案例。

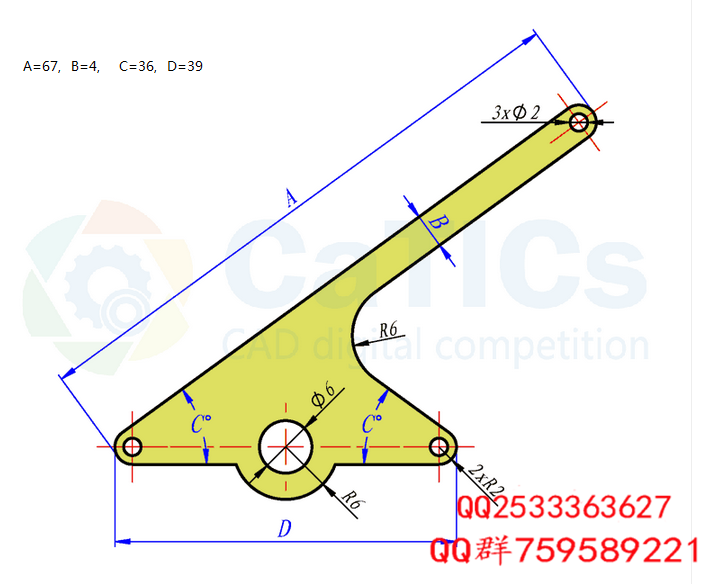

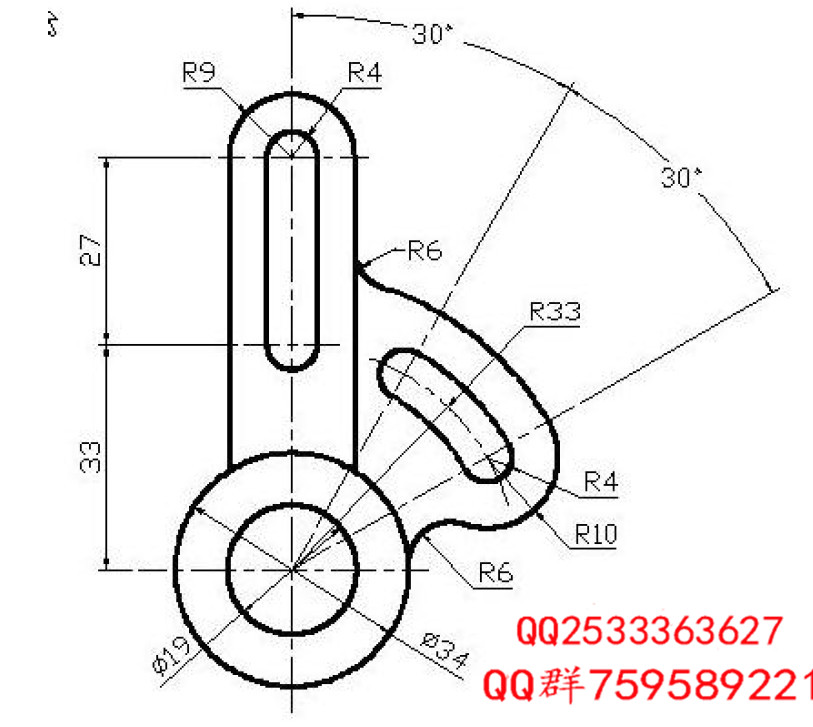

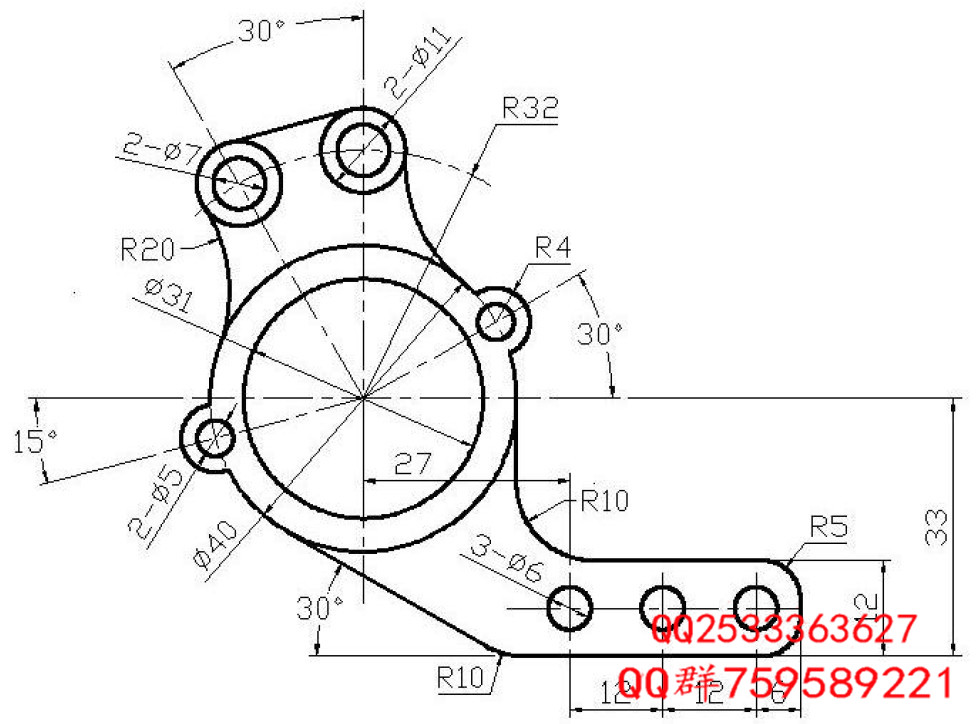

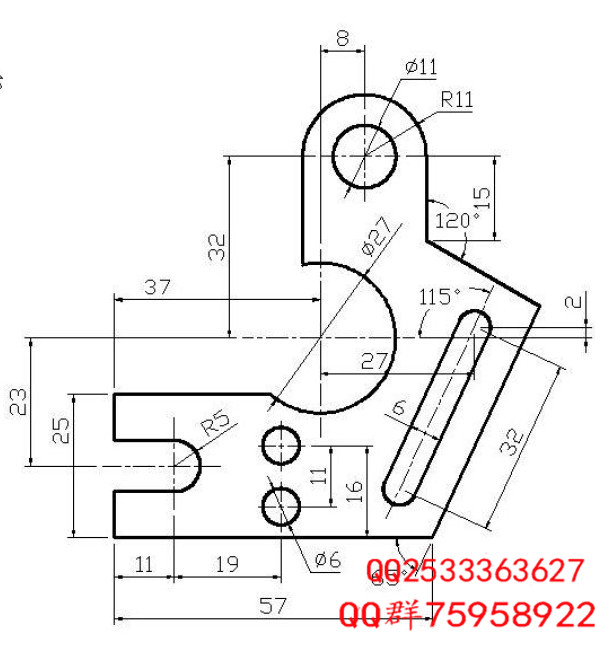

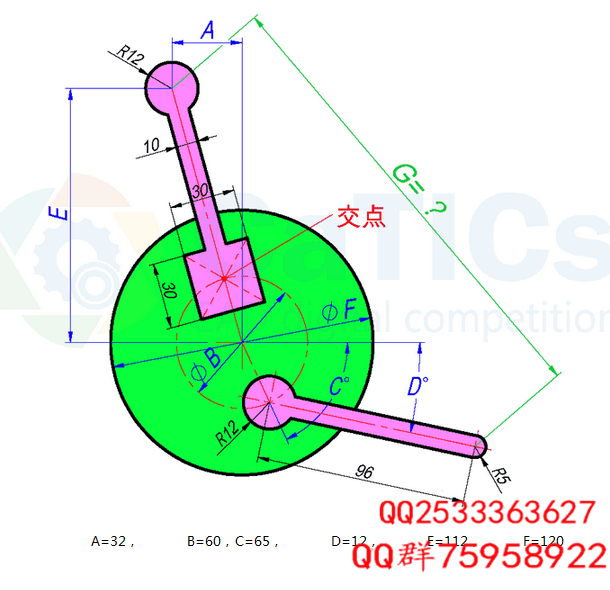

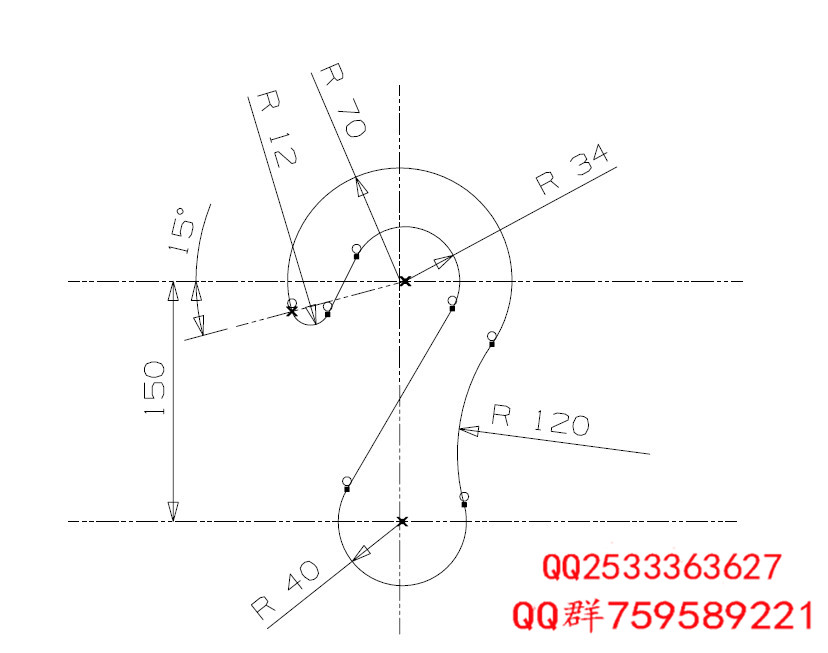

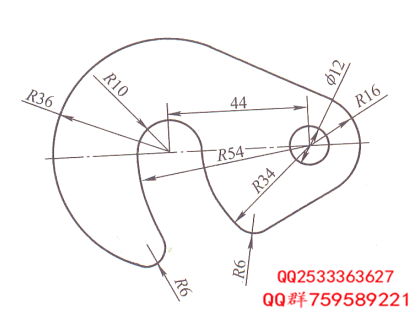

练习18：综合几何组合总图对应图标：📊 综合构图图标
核心命令：全命令综合运用（绘图、编辑、捕捉、标注）
草图介绍：整合直线、曲线、对称、阵列、倒角等所有知识点的综合构图草图，包含多种几何结构与细节处理。作为收尾实训案例，全面检验前期学习成果，锻炼独立构图、细节优化、规范制图的综合能力，完成零基础到入门实操的闭环。
四、CAD草图练习核心技巧总结1. 循序渐进练习：严格按照入门-进阶-综合的顺序练习，先熟练基础命令，再攻克组合操作，避免跳级练习导致基础不扎实。
2. 活用辅助功能：全程开启正交、对象捕捉、极轴追踪，养成精准定点、精准控尺的习惯，杜绝随手绘图。
3. 规范绘图流程：遵循“外轮廓→内结构→细节优化→修剪规整”的绘图逻辑，提升图纸整洁度与绘图效率。
4.熟记快捷键：熟练L、REC、C、O、TR、MI、AR等高频快捷键，减少鼠标点击操作，大幅提升绘图速度。
五、练习总结以上18例CAD练习草图，覆盖零基础入门、命令进阶、行业实操全场景，从最简单的几何线条到贴合工作的零件、建筑草图，层层递进、实用性极强。新手坚持逐例练习，熟练掌握每类草图的绘图逻辑与命令用法，即可快速摆脱新手小白状态，具备基础CAD制图能力，为后续复杂图纸绘制、专业设计工作筑牢根基。
