三坐标软件介绍MCOSMOS

叁年后

🔎 一、产品定位与核心优势
MCOSMOS是日本三丰（Mitutoyo）专为手动 / CNC 三坐标测量机打造的 Windows 平台数据处理软件套装，基于 MiCAT 技术，面向精密制造尺寸检测、形位公差评价、CAD 数模比对与自动化测量全场景。

✅ 核心亮点

• 统一界面：Windows 图标 + 菜单操作，无需记忆指令，易学易用
• 双机兼容：同时支持手动 CMM 与 CNC 自动测量，操作逻辑一致
• 高度自定义：窗口布局、工具栏、显示样式可按需配置
• 权限管控：多级用户权限，适配车间多人协同使用
• 全流程闭环：测量→计算→公差评价→报告→数据归档一站式完成


---

🧩 二、核心模块全解析（PDF 核心内容）
1. 🎛️ PART MANAGER 工件管理器（总控中心）

• 统一管理工件程序、测量数据、CAD 文件、图像 / 声音备注
• 支持新建、复制、检索、批量执行，一键启动 GEOPAK/CAT1000P
• 权限分级：管理员 / 编程员 / 操作员三级权限隔离


2. 📐 GEOPAK 通用测量核心模块
三大测量模式

• 单一 / 学习模式：单品测量，自动记录步骤生成程序
• 重复模式：按程序批量测量，CNC 下全自动运行
• 程序编辑器：可视化修改测量步骤，支持变量与逻辑控制


强大测量要素
点、线、面、圆、圆柱、圆锥、球、椭圆、曲线、曲面、齿轮
支持最小二乘法 / 内接 / 外接 / 最小区域法四种评价算法

基准与公差

• 8 种坐标系一键建立，支持 RPS、最优调整
• 全形位公差：直线度、平面度、圆度、位置度、平行度、垂直度、对称度、轮廓度
• 公差对比可视化：合格绿 / 超差红，柱状图直观展示


CNC 高级能力

• 自动要素测量：输入设计值自动生成路径，无需示教
• 自动测头校准：单点触测主球即可完成校准
• 退避高度、安全路径、干涉防护，提升测量效率与安全性


3. 🧮 CAT1000P CAD 脱机编程模块

• 导入主流 CAD：IGS、STEP、SAT、CATIA、UG、SolidWorks 等
• 基于 3D 数模直接创建测量程序，脱机编程不占用设备
• 机器构建 + 干涉检查，确保路径安全
• 与 GEOPAK 同操作逻辑，无缝衔接


4. 🌐 CAT1000S 自由曲面评价模块

• 实测点云与 CAD 数模 3D 比对，色阶图显示偏差分布
• 支持曲面栅格、边界测量、断面分析
• 最优调整坐标系，提升复杂曲面评价精度


5. 📈 SCANPAK 轮廓扫描评价模块

• 支持 2.5D 轮廓、旋转体、圆柱凸轮等形状扫描评价
• 轮廓度对比、公差带分析、最优拟合、断面解析
• 适配叶片、异型曲面、凸轮等复杂轮廓件检测


6. ⚙️ 专业扩展组件（PDF 完整收录）

• GEARPAK 系列：圆柱齿轮、蜗轮、锥齿轮 / 准双曲面齿轮专用测量与评价
• MAFIS：叶片翼型（Airfoil）专用解析
• FORMPAK/ROUNDPAK：2D 断面、圆度 / 圆柱度深度分析
• Pure DMISPAK：DMIS 程序双向转换，兼容第三方软件
• MeasurLink：测量数据统计、工序管控、实时上传


---

📊 三、PDF 覆盖的关键技术能力

• 测头系统
  测头数据管理、测头构建器、自动校准、多测头自动切换
• 坐标系技术
  面补偿、轴补偿、RPS 定位、最优拟合、多坐标系存储调用
• CNC 自动化
  速度 / 接近距离 / 定位参数精细化设置、圆弧运动、螺丝孔专利直接测量
• 报告与输出
  自定义打印、CSV / 文本导出、Excel 对接、公差结果筛选输出
• 兼容适配
  完美支持三丰全系列手动 / CNC 三坐标，适配 Windows 环境


---

🎯 四、适用场景与用户价值

• 精密零部件：汽车、模具、3C、航空航天、医疗器械
• 检测岗位：首件检验、过程巡检、出货全尺寸检测
• 编程人员：脱机编程、程序优化、批量自动化测量
• 质量部门：MSA 分析、SPC 统计、公差管控、合规报告


---

✅ 五、总结（可直接用于网站 / 文案）

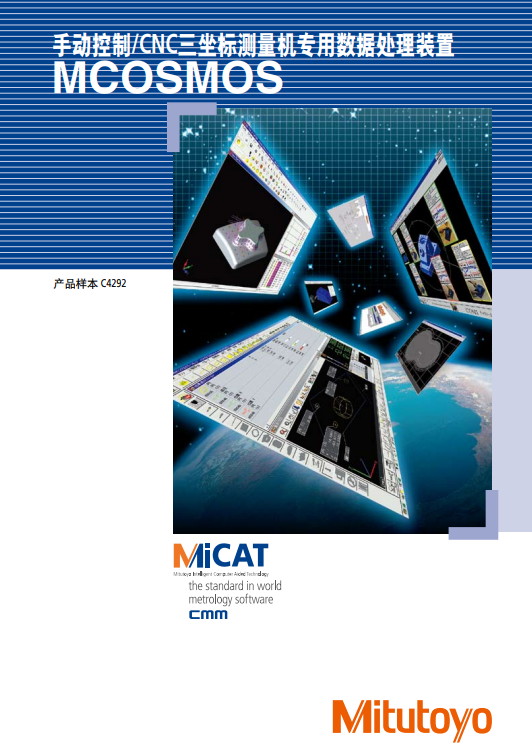

MCOSMOS 是三丰面向三坐标测量打造的模块化、一体化、CAD 深度融合的专业计量软件套装，以简单操作、强大几何评价、完善自动化与丰富扩展能力，成为手动与 CNC 三坐标的标准搭档。本 PDF 完整涵盖软件架构、操作逻辑、模块功能、参数设置与应用案例，是学习、培训、选型、运维的权威官方资料。
