【3D亮点】中望3D厚度检测功能介绍

墨川

评价一个产品结构设计好坏最主要的标准之一，就是看该产品能否顺利的进行大批量投产，而每一个结构件批量化投产，都必须依托模具成型。产品等壁厚设计是模具成型最关键的因素之一，当然这个等壁厚并不是要完全一致，在成型允许条件范围内，是允许有一定差异存在的。为了确保设计出来的产品具有良好的结构，对产品结构进行厚度检测就显得尤为重要。
       在本篇文章中，小编将向大家介绍如何在中望3D中进行厚度检测。

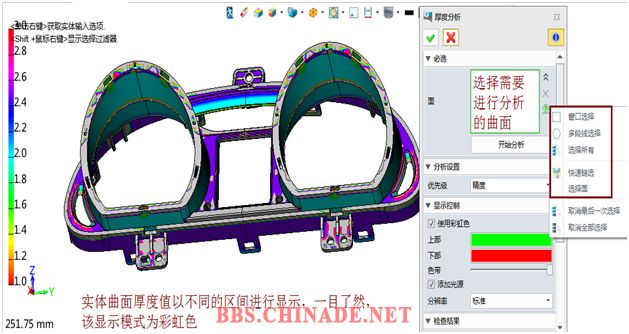

       首先单击工具栏“查询”模块中的“厚度分析”功能图标，系统将弹出“厚度分析”设置对话框，如图1所示。

图1 厚度分析设置界面       在这个设置过程中，小编总结了一下几点注意事项供各位读者参考：
       第一，必选项中的“面”，如果选择单个曲面，那么系统就只分析所选面的厚度，可以用窗口选择全部或者局部曲面。

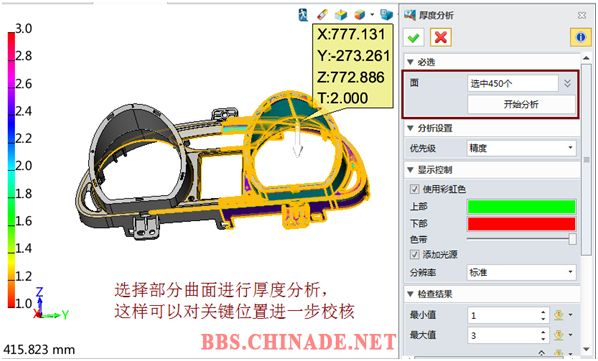

       如图2所示，在设置对话框中，在必选项“面”中选择目标曲面，即可得到部分曲面的分析效果。

图2 部分曲面厚度分析       如果该选项为空，系统默认对所有曲面进行厚度分析，定义厚度最大值与最小值，点击开始分析即可。
       第二，曲面厚度值将根据设置的颜色区间进行划分。

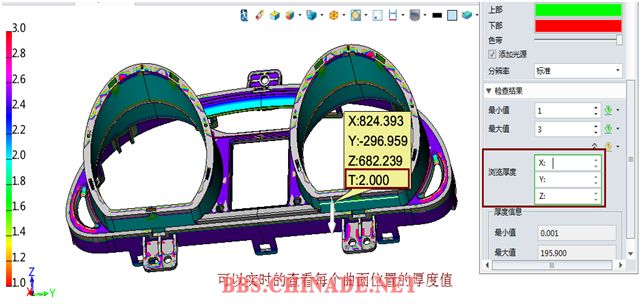

       第三，中望3D支持实时查看任意坐标曲面的厚度值，如图3所示。

图3查看目标位置的厚度值       以上就是中望3D厚度分析功能和操作的一些简单介绍。总的来说，中望3D的厚度分析在操作和结果展示层面，是比较便捷、合理的：首先，与其他软件相比，在中望3D中不同区间的厚度一目了然，设计师不需要通过切剖面来查看厚度值；此外，中望3D只需要选择好分析目标、设置好厚度最大最小值即可，其分析结果会以3D形态、不同颜色进行展示，更加直观，有利于设计师快速定位问题点并加以修改，确保产品设计高质量。
       马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
       Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html
       更多详情，欢迎访问中望3D官方网站：www.zw3d.com.cn
