【实用技巧】用中望3D焊件模块，高效实现布管和统计

楠弟

       管路布置与统计是三维设计的一项重要内容，像化工、液压站这类设计，都离不开管路的布置。使用中望3D设计软件里的焊件模块，不仅能对这些管路布置进行简单实用的设计，还能对管路材料的长度、重量、数量进行自动统计，输出成表格。

下面，我们通过焊件模块的操作，学习如何使用中望3D的布管并统计功能。

       1. 在装配好基础模型后，使用三维草图功能把管路的路径绘制出来，如图1。

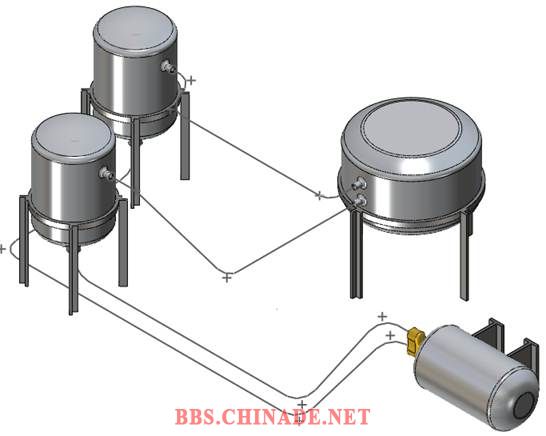

图1 绘制管路路径

       2. 打开焊件结构构件里目录文件草图的位置，修改或是新建合适的管道模型截面图，并保存在构件库里（保存在根目录里）。

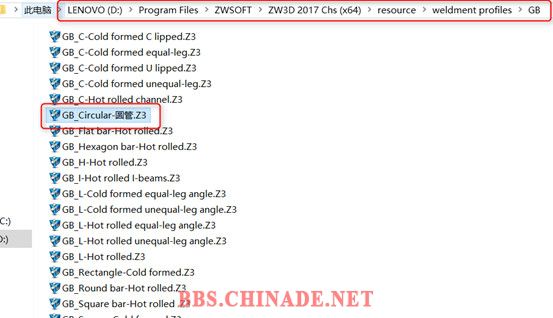

图2 打开焊件结构构件目录文件

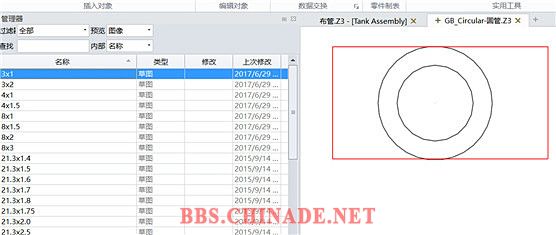

图3 管道模型截面

       3. 使用【焊件】模块的【结构构件】，找到GB库的圆管构件，直接布管。

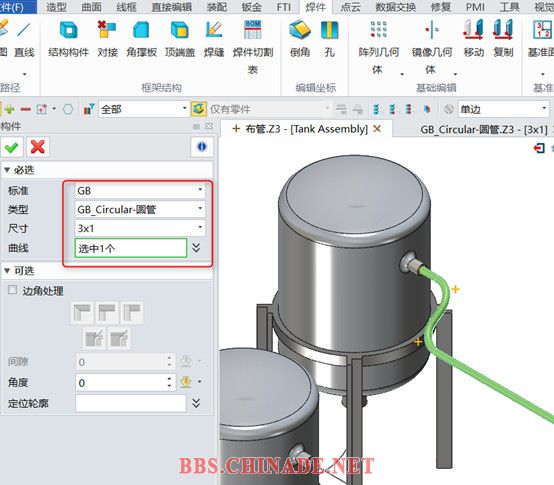

图4 在焊件模块布管

       4. 布完管道后，管路在弯道会自动分离部件，变成多实体零件，如一整根管不需焊接直接弯管，可用“组合”命令布尔加运算组合。

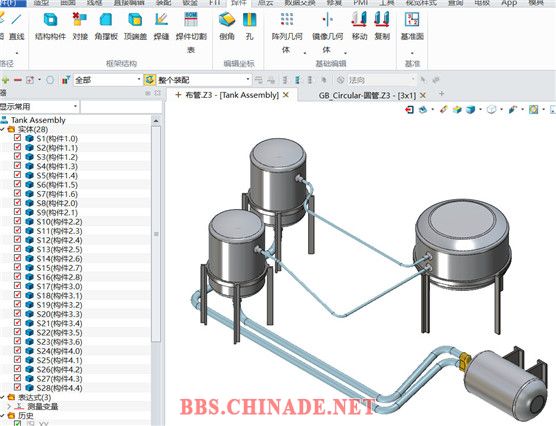

图5 管路在弯道自动分离部件

       5. 选择【焊件切割表】命令，统计钢管明细表。

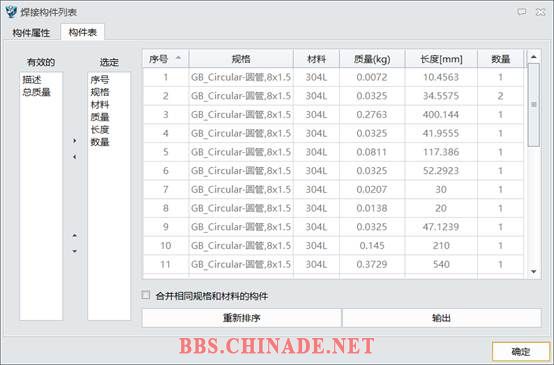

图6 焊接构件列表

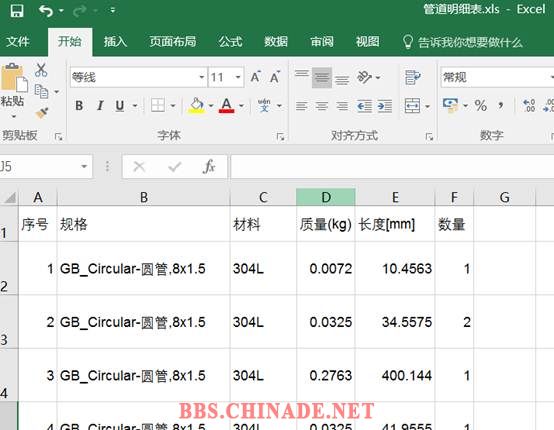

图7 统计钢管明细表

       6. 如果要统计相同管道的总长，只需要勾选合并相同规格和材料的管道构件，就可以快速统计出来。

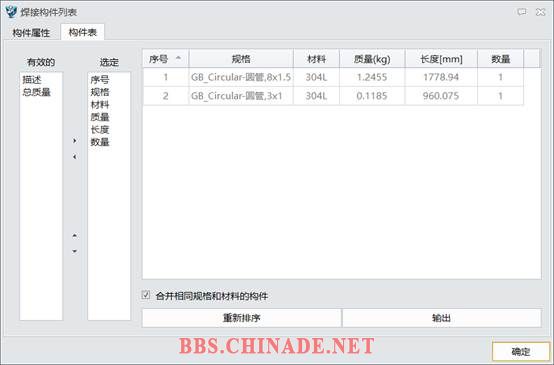

图8 统计相同管道的总长

       以上为中望3D焊件模块统计功能的使用方法，熟悉该方法后，设计师就能对管路布置进行快速准确的计算，对掌握型材数据有极大的帮助，显著地提高工作效率。
